안녕하세요, 교수님. BIM 토목 2급 교재(협업 Civil 3D + Revit) 및 좌표공유

교량 프로젝트 모델링을 하는데 레벨 수치에 관해서 질문이 있습니다.

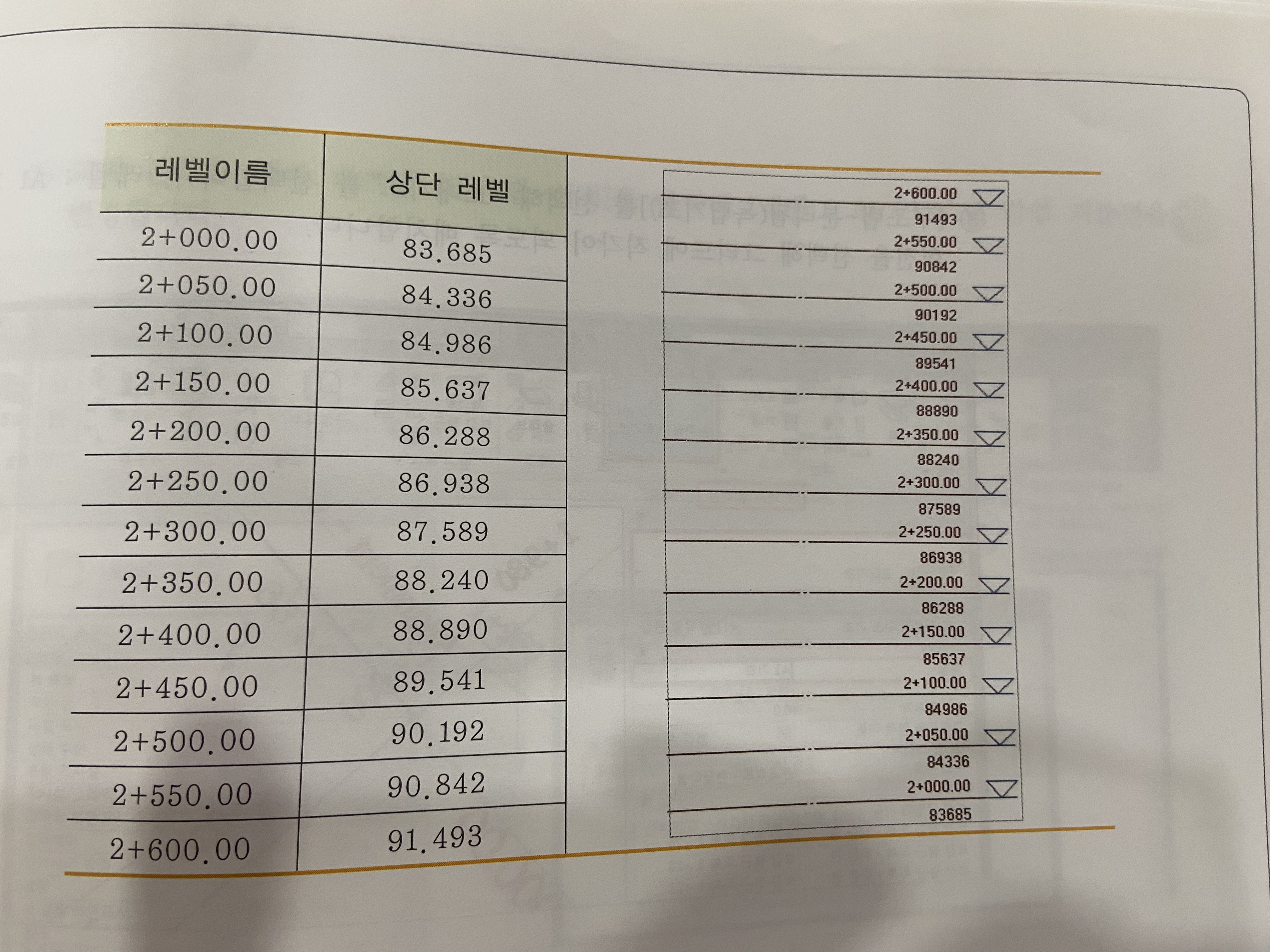

교재 p438~439를 보시면

각 그리드에 따른 레벨이 나오게 됩니다.

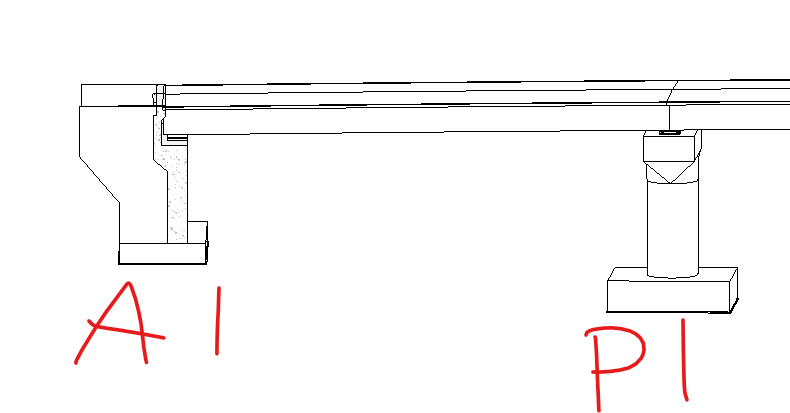

이렇게 그리드 A1과 P1위에다 교대 상부를 놓는 과정에서

도로 구배 적용을 위해 간격 띄우기 값에 650을 적용하여 높이를 조정하는것을 알았습니다.

그런데 수치 계산을 해보니

위에 1~2번째 사진처럼 교재에서 주어진 값으로 레벨을 계산했는데

(위의 계산 사진중 3480은 상부의 참조평면으로부터 맨 아래면의 길이, 550은 받침의 길이)

그리드P1쪽에 교대 상부의 하단 부분의 레벨은 80855가 나오고

그리드 P1쪽에 교각 받침 상단의 레벨은 80856이 나오게 됩니다.

오차가 1정도 발생하는데 왜그런지 알고 싶습니다. 감사합니다.

(수정)또 추가로 궁금한점이 있습니다.

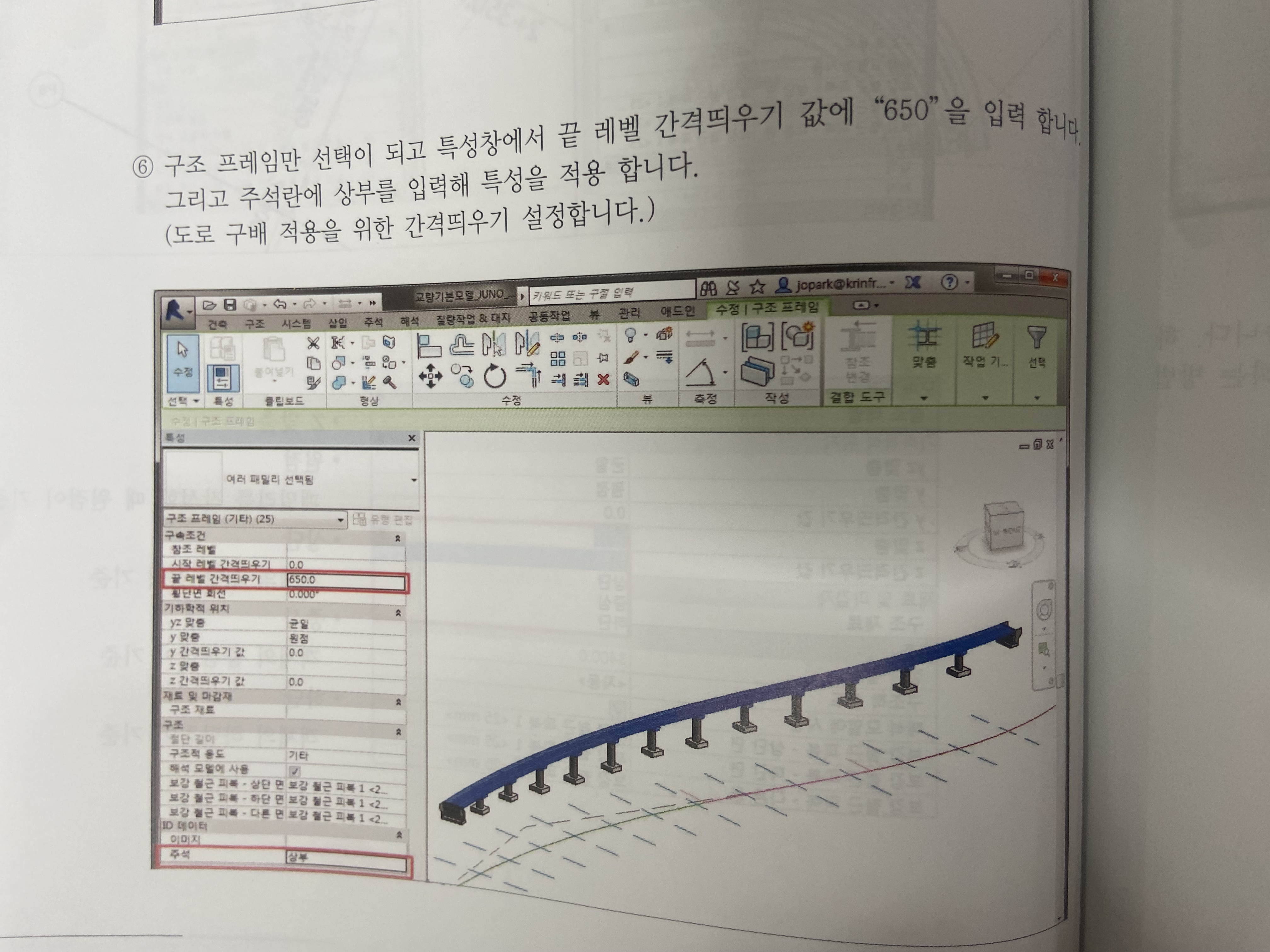

교재 p458에서 구조프레임만 체크하고 끝 레벨 간격띄우기 값에 650을 조정하는데

이경우 구조프레임에 상부뿐만 아니라 교각코핑도 포함이 됩니다.

그래서 상부와 수직 방향으로 교각 코핑도 기울어지게 되는데 이 방식이 맞는지 궁금합니다.

감사합니다.
