안녕하세요, revit으로 터널 모델링을 하다 궁금한점이 있어 문의드립니다.

선생님 블로그에서 터널 모델링 실습하는 과정을 봤었습니다.

다만, 록볼트 설계과정은 없어서 댓글을 봤는데

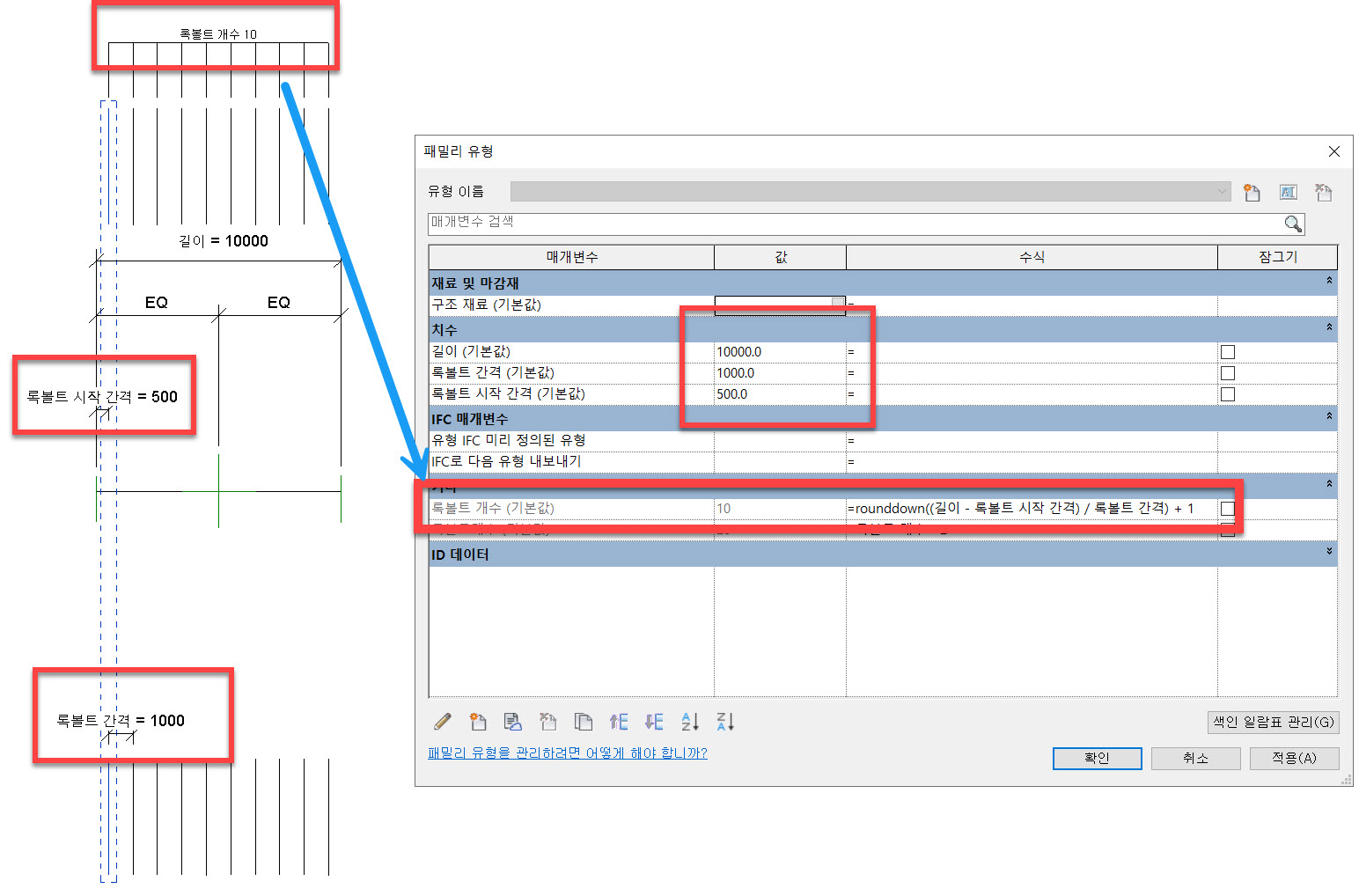

위와 같이 매개변수를 활용하여 터널의 직선부분외에도

곡선부분에서도 모델링을 할수있다는것을 알게되었습니다.

궁금한점은 위의 설명은 아래처럼 각 록볼트들이 지표면에 수직인 방향으로 알고있습니다.

다만, 각 록볼트들이 각 반원에서 들어가는 방향 즉, 아래와 같은 그림

으로 매개변수를 활용하여 터널 모델링을 하려고하는데, 록볼트 길이, 록볼트 간격(즉 각도로 매개변수 설정), 록볼트 끝부분과 원점과의 거리(터널 반지름?) 이런것들을 매개변수에 넣는 방법 및 과정이 궁금합니다.

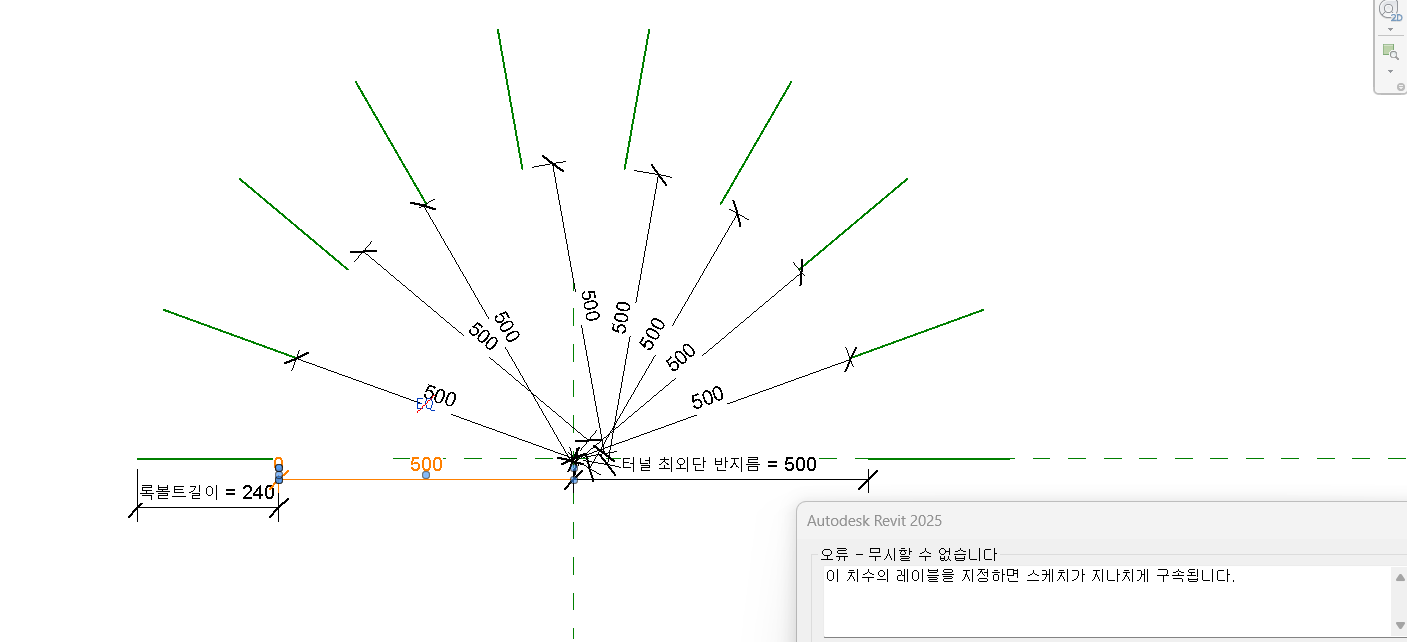

다 일일이 매개변수를 조정하려고 하면 이러한 문제가 발생합니다.
