안녕하세요.

1. 답변

본 교재 및 동영상에서 교육에서 교량 패밀리의 카테고리는 아래와 같이 사용하였습니다.

- 상부콘크리트 : 구조프레임 템플릿

- 교각기둥 : 구조기둥 템플릿

- 교각코핑 : 구조프레임 템플릿

- 교각기초 : 구조기초 템플릿

- 교대본체 : 구조기둥 템플릿

- 교대기초 : 구조기초 템플릿

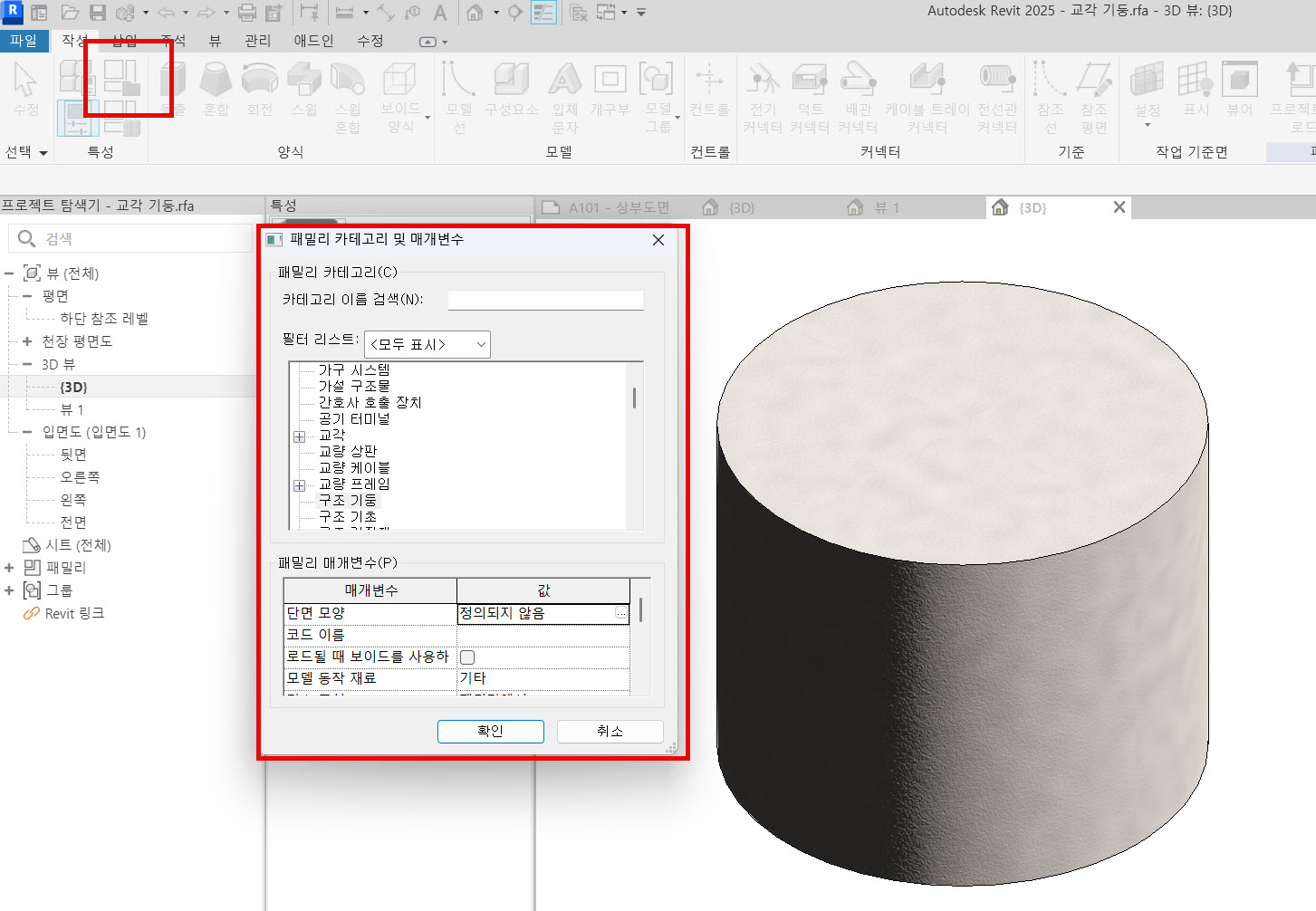

패밀리 카테고리 매개변수에서 수정 가능합니다.

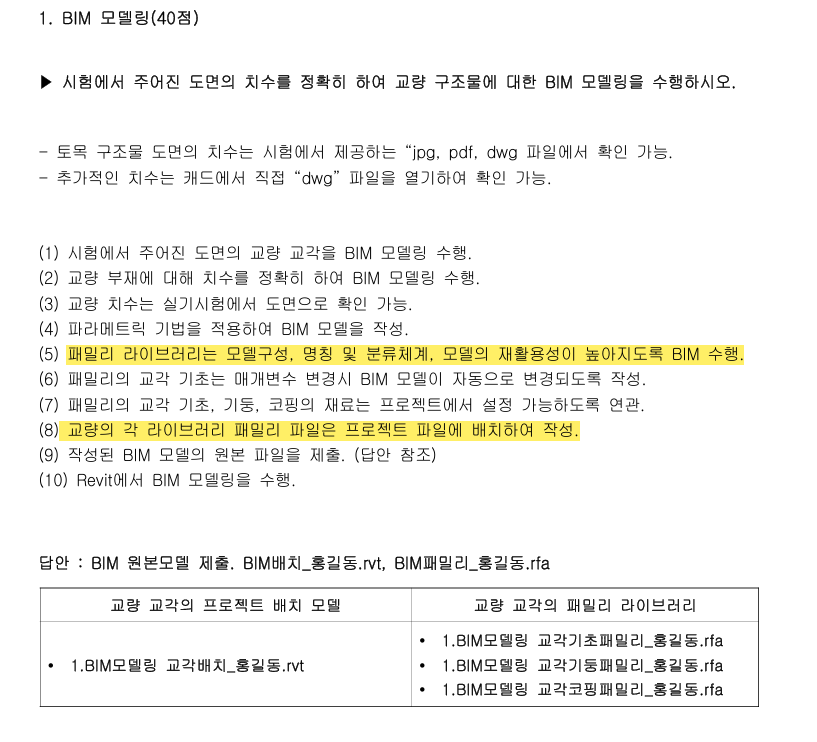

그리고 모델의 재활용성이 높아지도록 하는 것의 의미는,

패밀리 라이브러리를 체계적으로 활용 및 관리할 수 있음을 의미합니다.

패밀리는 부재 요소별로 작성, 이름 지정, 카테고리 분류, 파라메트릭 매개변수 설정 등을 통해 모델의 구성, 명칭, 분류 체계, 모델의 재활용성을 높일 수 있습니다.

이러한 내용은 시험에서 요구하는 사항이 있으면 그대로 반영하시면 됩니다.

2. 답변

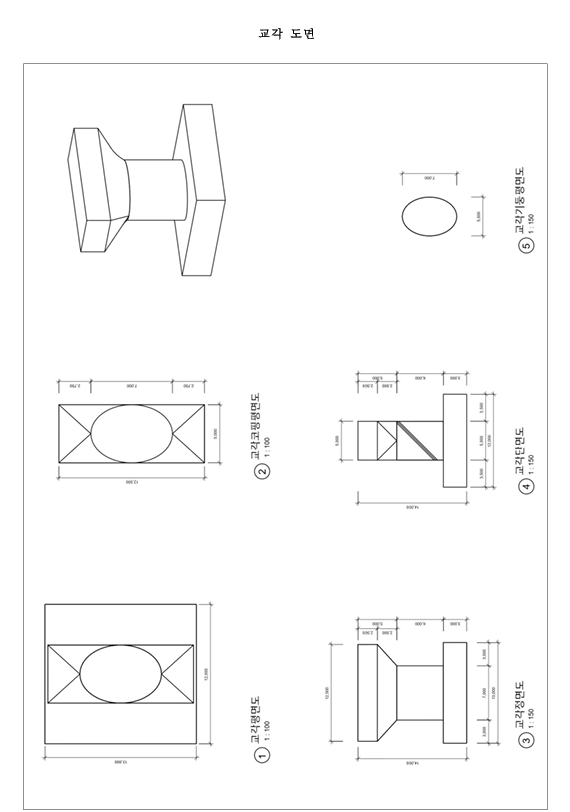

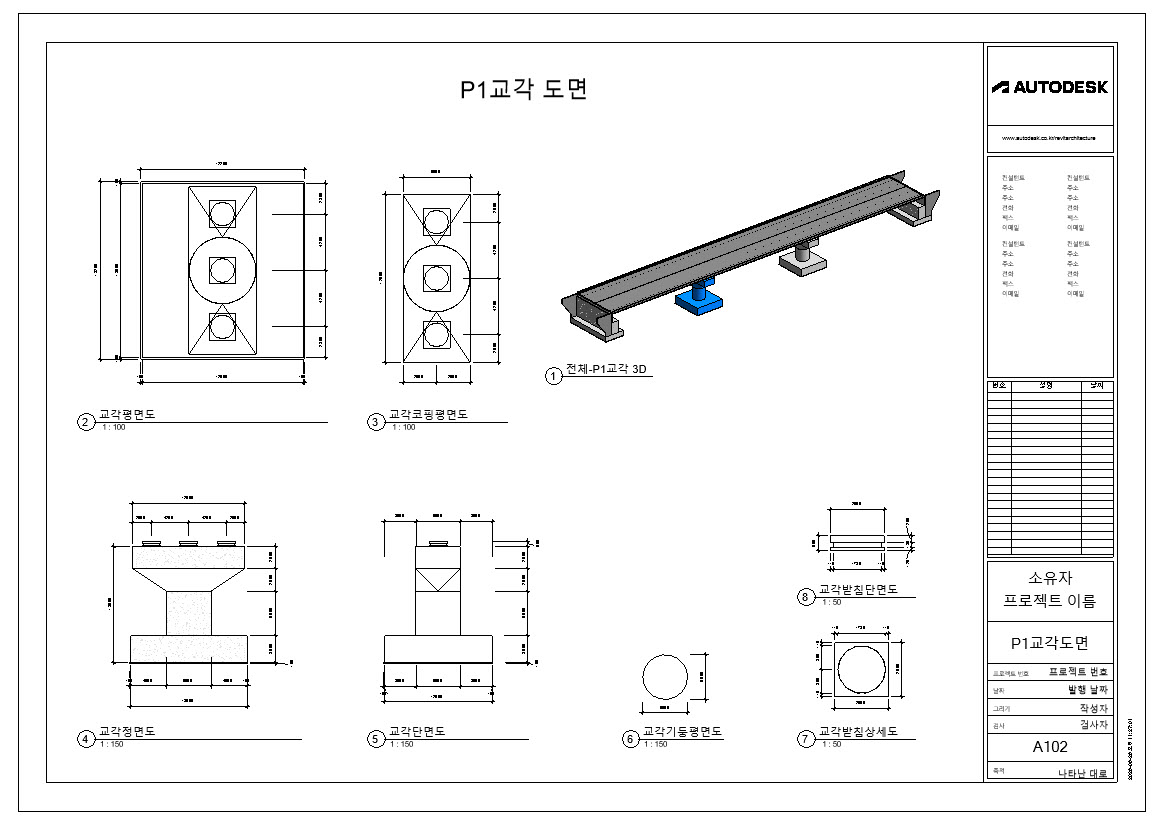

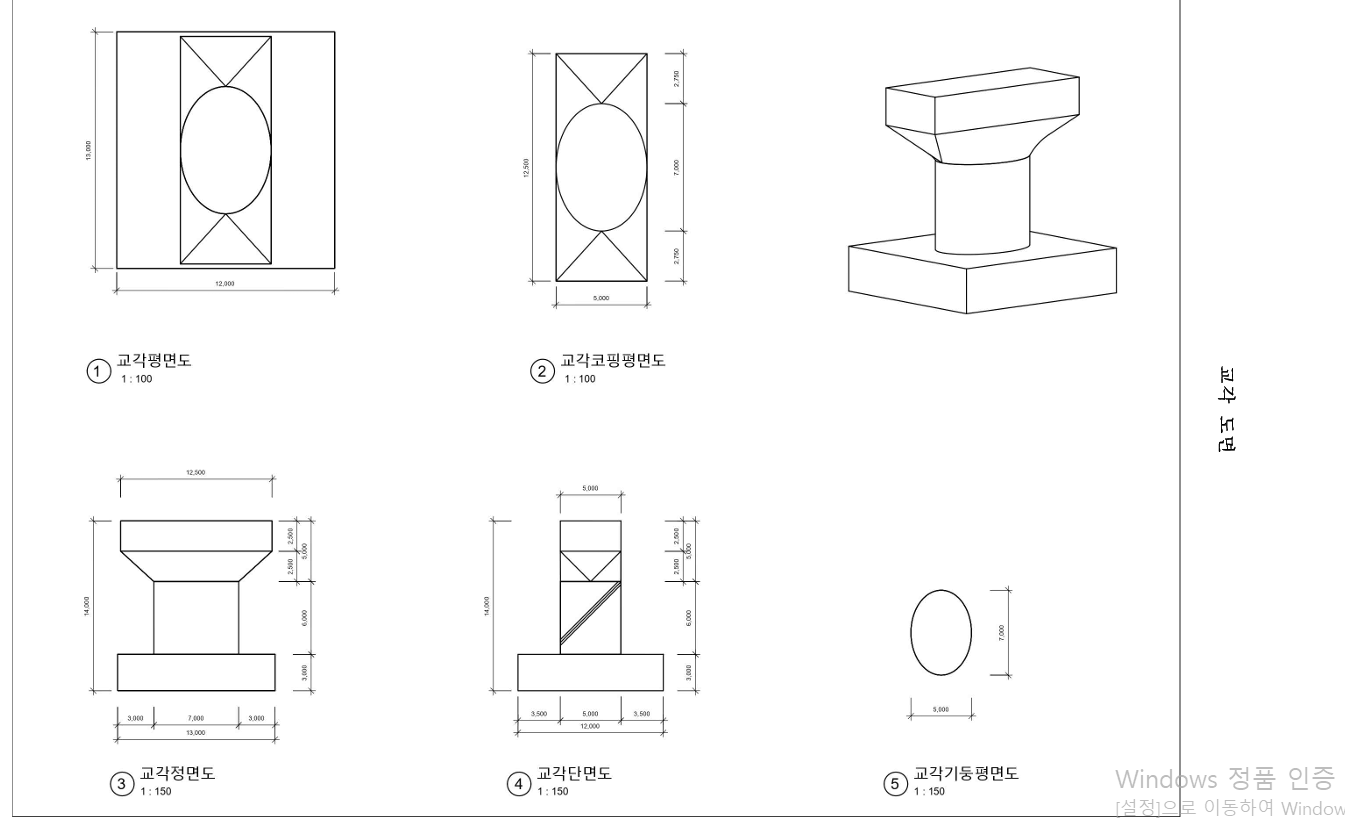

시트는 교재의 샘플파일을 참고하시기 바라며,

시험에서도 요구한 내용이 있으면 그대로 참고하시어 도면화 하시기 바랍니다.
