제목
실전모의고사 2회_02.구조 모델링
질문유형 기타문의 > 기타사항
글쓴이 안*전 등록일 2026.04.03 답변상태 답변완료

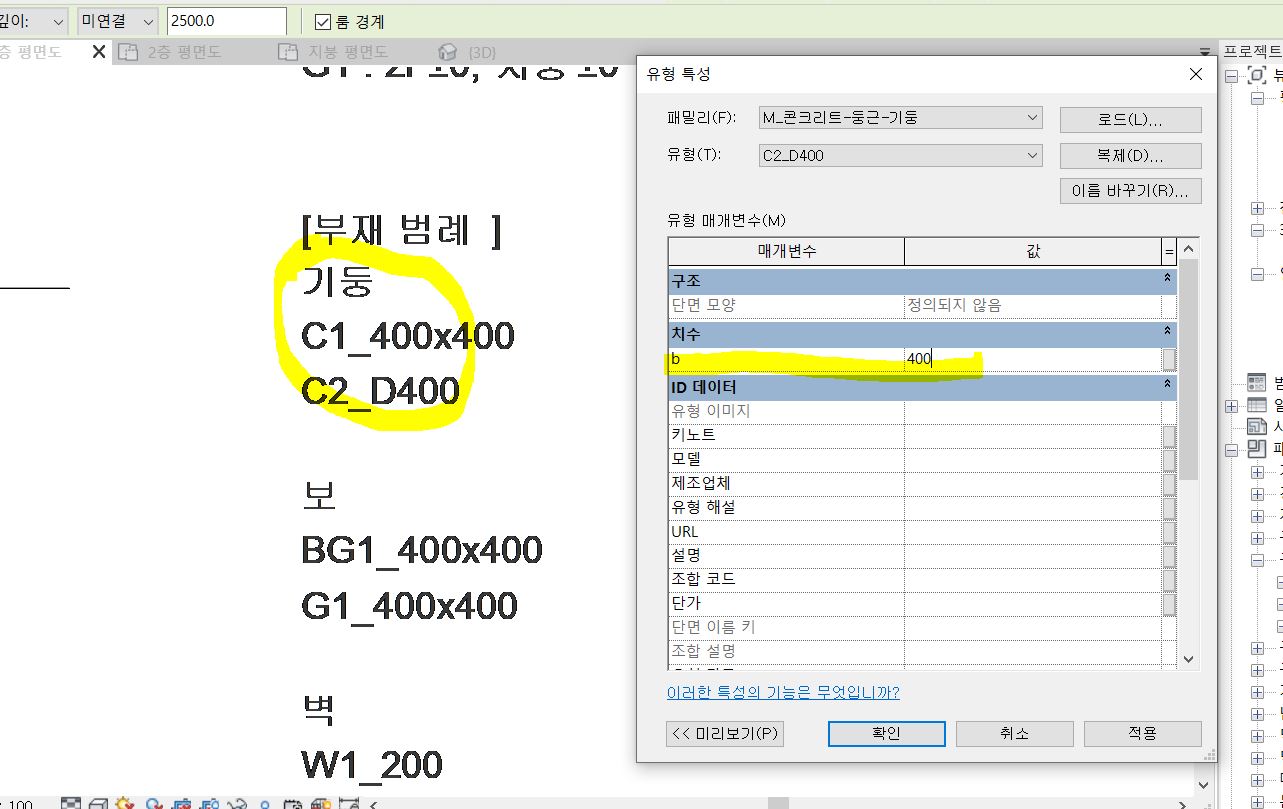

  • 2-1) 사진과 같이 "기둥"이라고만 주어지고 어떤 기둥을 복제하여 변경해야하는지는

    제가 도면을 보며 알아서 작업해야하나요?







    2-2) 뷰 템플릿은 제 편의에 맞춰 문제에서 제시되지 않았어도 사용할 수 있을까요?
    별다른 감점은 없는지 궁금합니다. (상세수준,비주얼스타일 등)



    2-3) 문제에서 (2.기초-3.기둥-4.벽 등)의 순서로 출제되었는데 꼭 이 순서대로 작업하여야 하나요?
    교재 앞에서 했던 순서와 달라 조금 헷갈려 질문 드립니다. (기둥-기초-벽) 순서로 해도 되는지)



    2-4) 교재 과정에선 H형강 색상을 변경하여 사용하기도 했는데,
    만약 시험에 H형강 유형이 나오면 교재와 같이 색상을 변경하여 사용해야하나요?
    색상이 지정되지 않으면 아무런 변경을 하지 않아도 되는지 궁금합니다.



     2-5) H형강 외에도 기초, 독립기초 등 교재처럼 (콘크리트 현장치기)로 재료변경은 안해도 되는것인지,
    아니면 기본으로 작업하여야하는 부분인지도 궁금합니다.

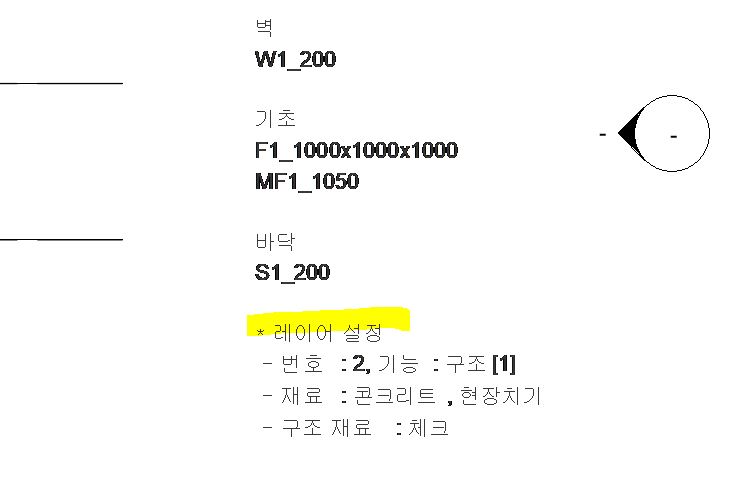

     2-6) 레이어 설정은 어느 유형에 적용해야하는건가요? 모든 (벽,보,바닥,기초 등) 구조에 적용해야하나요?

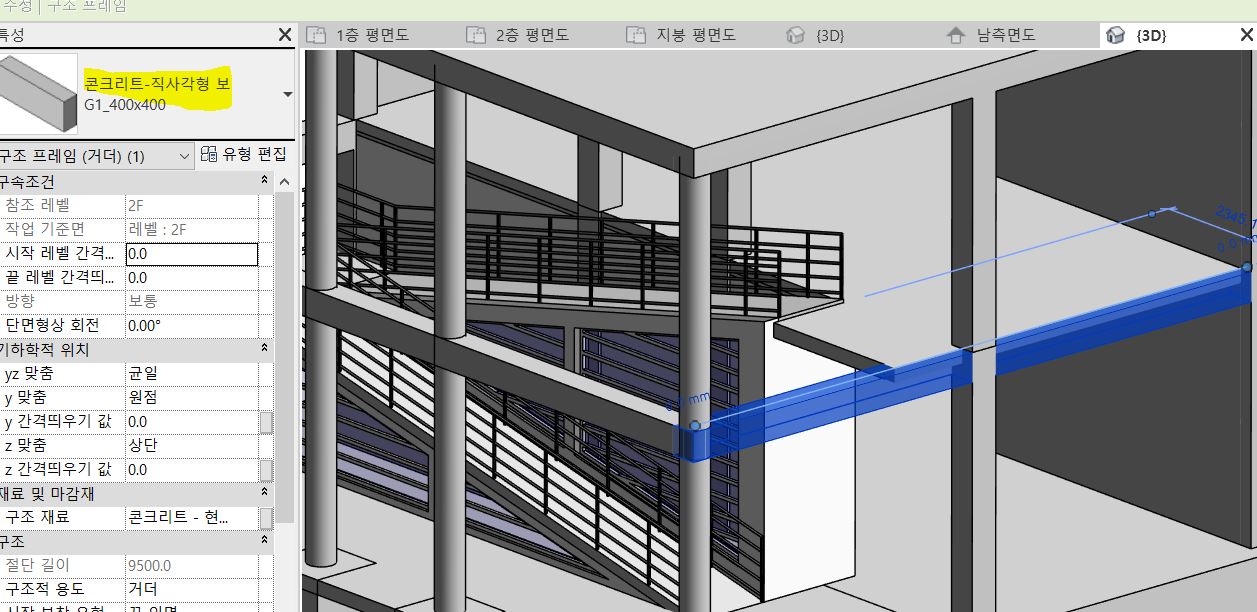

    2-7) 6.보 작성에서 콘크리트보와 철골보라고 되어 있는데, 답안파일을 보니 G1도 콘크리트 유형으로(재료도 콘크리트) 설정되어 있습니다.
    왜 철골보라고 명시되어 있는건가요? 맨 아래 들어가는 보를 콘크리트보, 상단에 올라가는 보를 철골보라고 하나요?

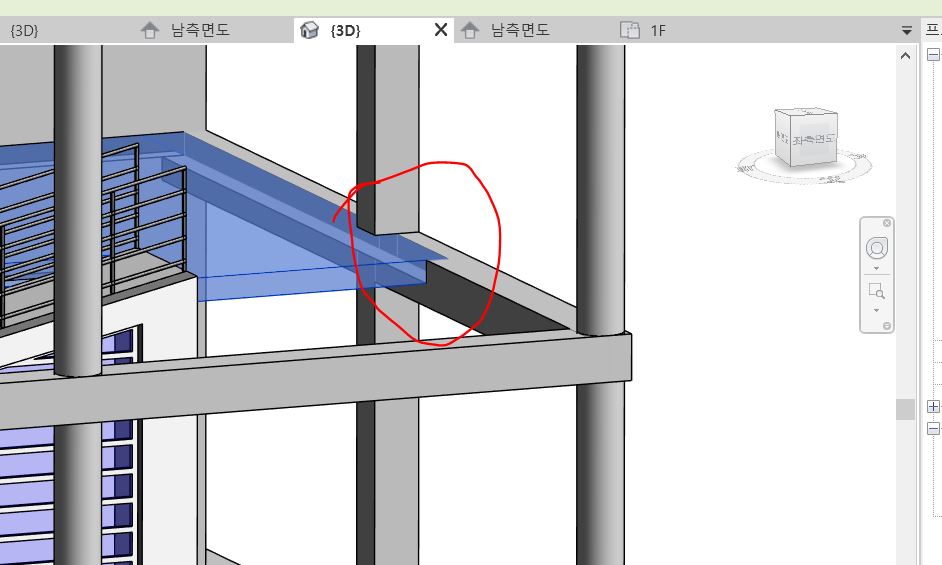

    2-8) 보 높이가 슬라브 하단이라고 되어있는데 슬라브가 FL0 이고 두께가 200이라 가정한다면  보 시작을 -200으로 해야하는건가요?

    (저는 이렇게 이해했습니다만 답안파일에는 보와 슬라브가 겹쳐있어) 질문 드립니다.







  • 모델링스토어 |(2026.04.04 00:50)

    안녕하세요.

    2-1. 기둥 유형 작성 시 복제 대상은 가장 비슷한 유형을 임의로 선택하여 작성합니다.

    2-2. 사용해도 됩니다. 다만 문제에서 요구하는 뷰 템플릿과 이름을 다르게 하여 활용해주세요.

    2-3. 작성 순서는 상관 없습니다.

    2-4. 문제에서 색상 조건이 없다면 하지 않아도 됩니다.

    2-5. 문제에서 재료 지정 조건이 없다면 하지 않아도 됩니다.

    2-6. 레이어는 벽, 바닥, 천장, 지붕의 유형에서 설정하면 됩니다.

    2-7. 콘크리트보와 철골보는 일반적 조건으로 해당 평면도에서 표기된 부재명을 기준으로 작성하면 됩니다.

    2-8. 문제에서는 콘크리트보는 바닥 상단면, 철골보는 바닥 하단면으로 제시되고 있습니다.

    감사합니다.
