제목
토목 BIM 2급 공개문제 질의 리스트
질문유형 온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이 임*혁 등록일 2026.04.02 답변상태 답변완료
  • 안녕하세요. 강사님 BIM 공개문제를 풀며 헷갈리는 것들을 리스트로 정리 후 한꺼번에 문의드리고자 합니다.

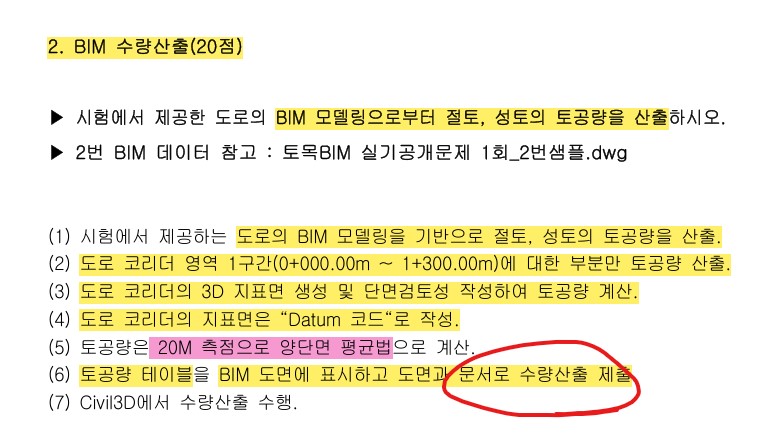

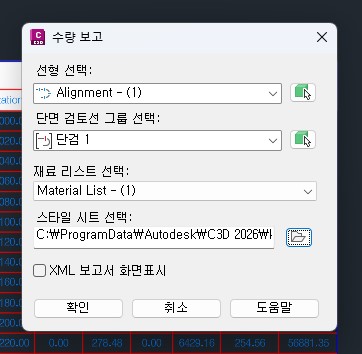

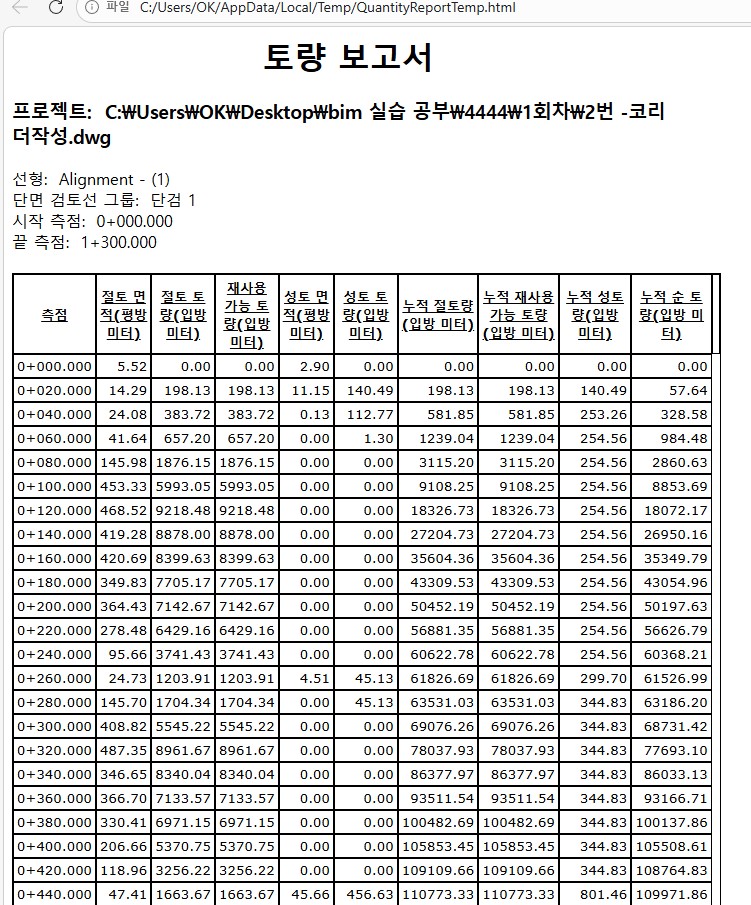

    1. 1회차 2번 문제 중 BIM 수량산출 중 토량에 대한 문서로 수량 산출인 경우 토량 보고서를 의미하나요? 토량보고서 설정 후 제출형식이 HTML로 저장되는데 어떻게 변환해야 할 지 궁금합니다.

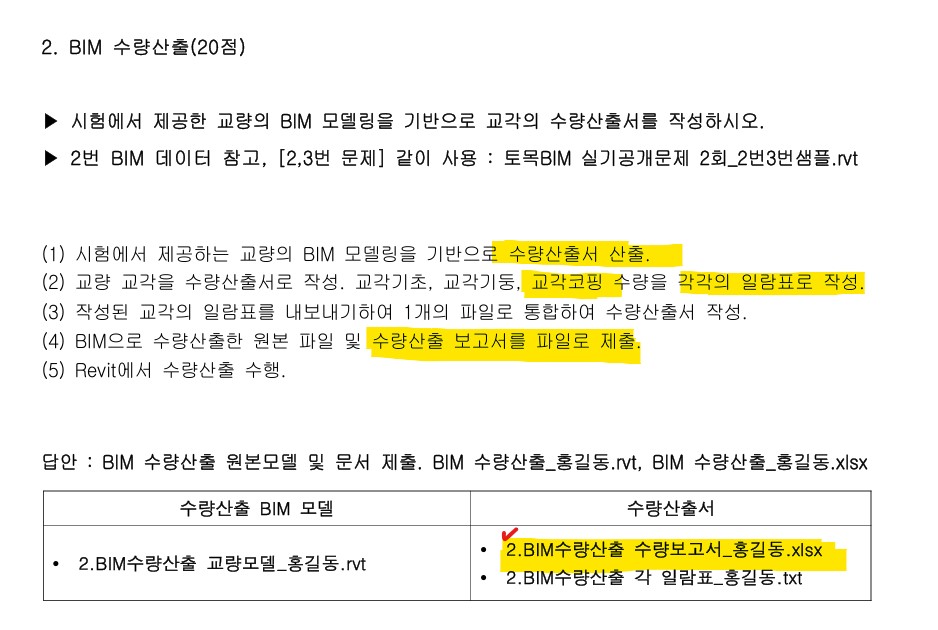

    2. 2회차 2번 문제 중 REVIT을 활용한 수량 산출 중 일람표 선택 시 교각 코핑의 경우 일람표 형식을 구조 기초가 아닌 다른 형식은 무엇을 사용해야 하나요?
    추가로 일람표에 특별한 명시가 없을 시 카테고리를 패밀리 및 유형, 설명, 마크, 체적만 포함시키면 되나요?
    ++ 수량 보고서 XLSL의 경우 각 일람표를 엑셀로 합쳐서 제출하면 되는 지 궁금합니다.

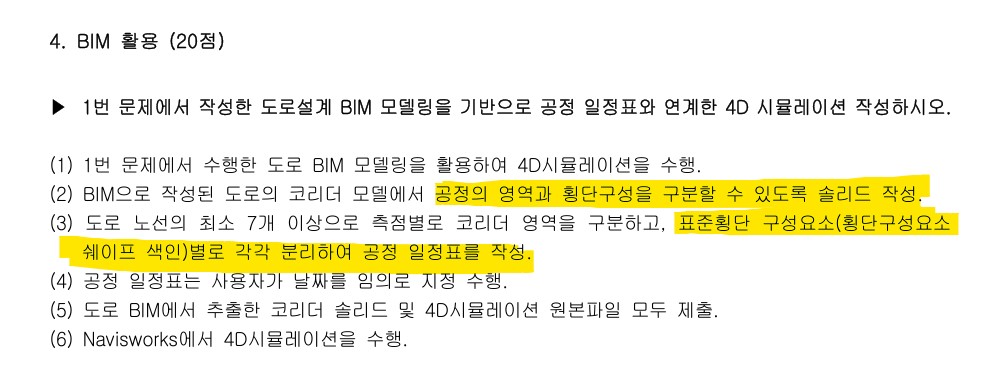

    3. 2회차 4번 문제 중 공정 영역과 횡단 구성을 구분할 수 있는 솔리드 작성 작업표준횡단 구성요소 별 분리 후 공정 일정표 작업이 도저히 이해가 되지 않아 자세한 안내 부탁드립니다.

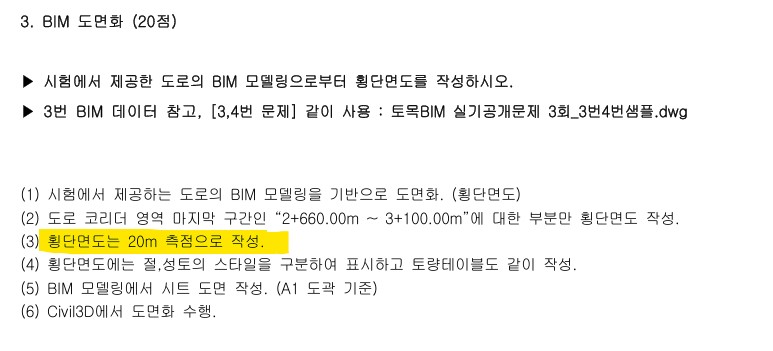

    4. 3회차 3번 문제 중 횡단면도는 20M 측점으로 작성하라는 경우 단면검토선의 간격을 단순히 20M으로 설정 후 작업하면 되는지 궁금합니다.

  • 채재현 |(2026.04.02 21:47)

    안녕하세요.

    아래와 같이 답변드립니다.



    1번 답변

    아래 제 개인블로그에서 "Civil3D 토량 보고서 작성 관련"해서 내용을 참고해 보시기 바랍니다.

    https://blog.naver.com/cowogus77/223062495771





    2번 답변

    교각 코핑은 "구조프레임" 카테고리입니다.

    일람표에 추가해야될 속성이 있으면 사용자가 추가하여 사용할 수 있습니다.

    본 실습에서는 패밀리유형, 해설, 마크, 체적 정도만 나타내었습니다.





    3번 답변

    공개문제에서 "도로 노선을 최소 5개 이상으로 구분"하라고 되어 있으므로, 코리더의 영역도 터널이나 교량 구간을 제외한 도로 본 구간에서 최소 5개 이상으로 분리되도록 설정하시기 바랍니다.







    표준횡단 구성요소별로 분리해서 구분하려면, 코리더를 솔리드로 추출할 때 다음과 같이 레이어를 적용해야 도로의 솔리드가 횡단구성요소별로 구분이 가능합니다.



    <[구성 영역 이름]><[횡단구성요소 이름]><[횡단구성요소 쉐이프 색인]>





    그래야 레이어별로 구분되므로, 아래 이미지와 같이 4D 시뮬레이션시 코리더 영역 측점별 순서대로 지정이 가능합니다.





    4번 답변

    Civil3D에서 단면검토선 간격이 20M로 설정되어 있어야 횡단면도가 20M 측점으로 산출됩니다.
