03. 도면작성하기

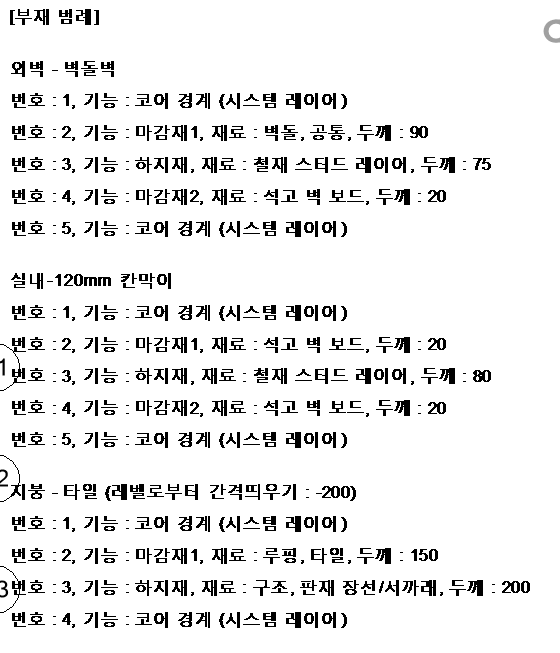

- 제공되는 파일을 열면 이미지와 같은 부재 범례(한글)가 나옵니다. 그런데 도면의 평면도나 Revit 패밀리 이름에는 EW, CW 같은 기호로만 표시되어 있는 경우, 범례의 '외벽-벽돌벽'을 보고 제가 직접 '이게 EW구나'라고 판단해야 하는 건가요? 아니면 보통 시험에서 이 매칭 리스트를 따로 제공하나요? 교재에는 범례에 'EW1-외벽-벽돌벽' 이런식으로 알아보기 쉽게 용어가 다 나와있어 질문드립니다.

2. 뷰 생성

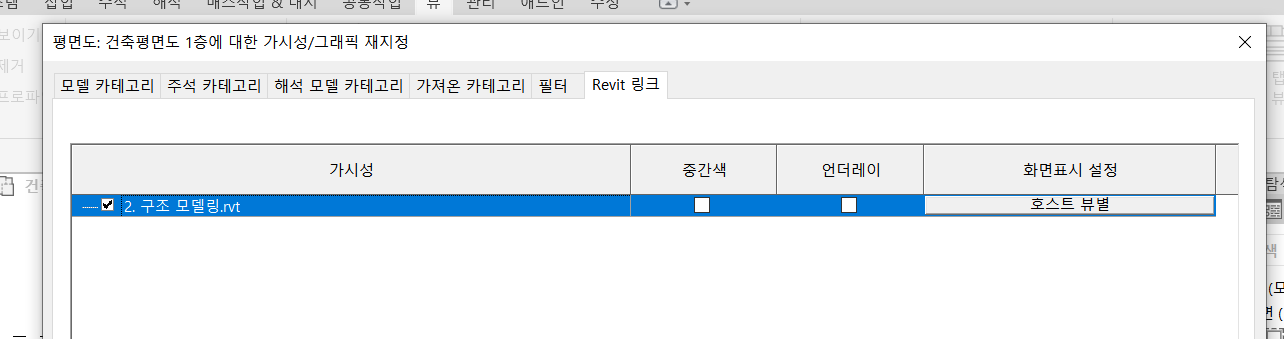

- 'RVT 링크 : 표시' 는 다음과 같이 하면 되는 것인가요??

3. 룸 작성

- 룸 작성 문제에 대해서는 교재 어느 부분을 참고해야하나요??

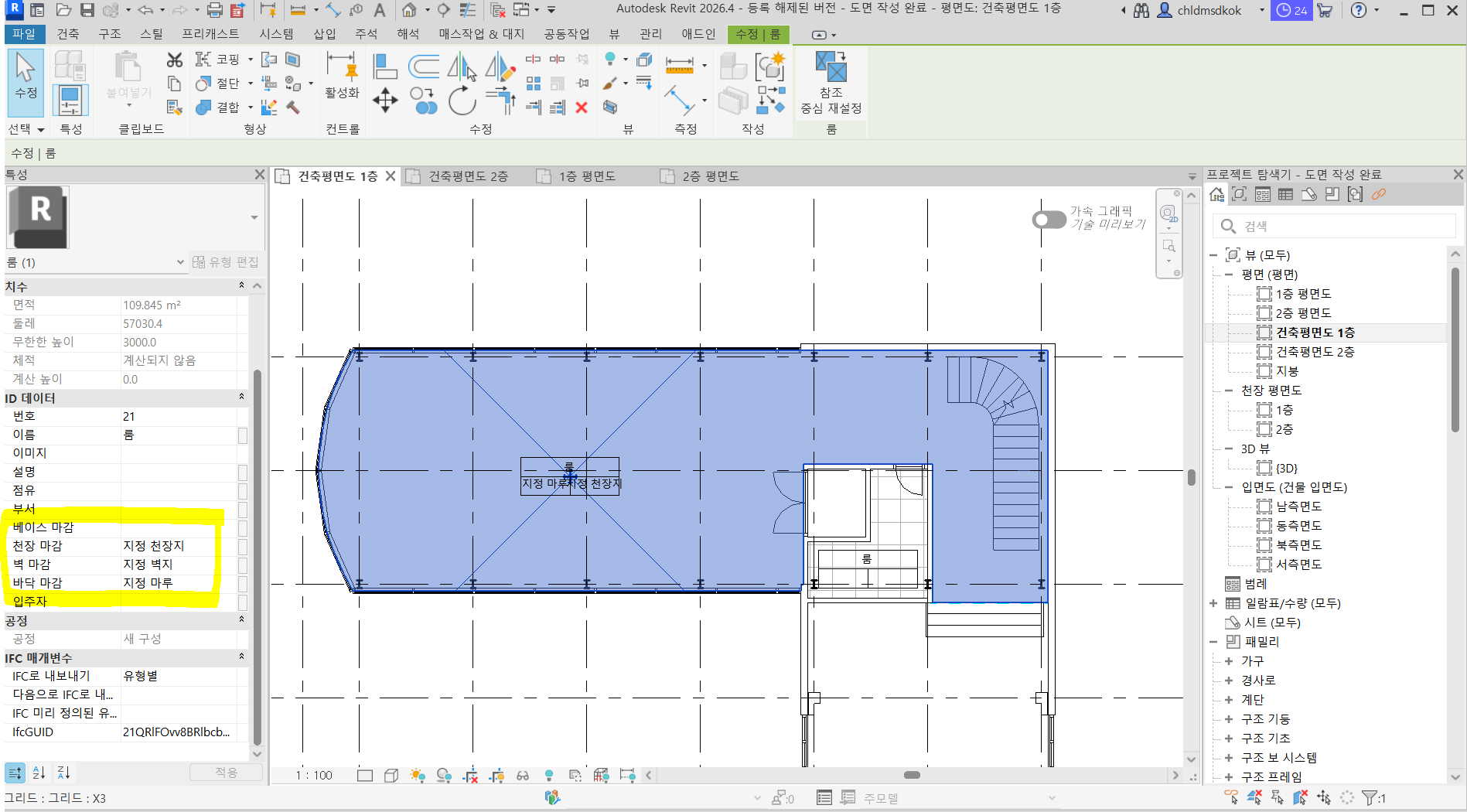

- 룸 작성 후에 바닥 마감- 지정마루, 벽 마감 - 지정 벽지, 천장 마감 - 지정 천장지 를 다음과 같이 타이핑해서 입력하면 되나요?? 그리고 1층과 2층 모든 실에 똑같이 적용해야 하나요?? 화장실, 거실, 침실 모두 다 같은 마감으로요.

클릭해서 타이핑하는 방법 말고, 한꺼번에 적용할 수 있는 방법도 있나요??

4. 주석 작성

- 룸 태그에서 '작성한 모든 실의 이름이 표시되도록 태그 작성' 이라는 말이 잘 이해가 안갑니다.주석 탭 > 모든 항목 태그에서 항상 '벽, 문, 창, 룸' 이렇게 선택하면 되는건가요?

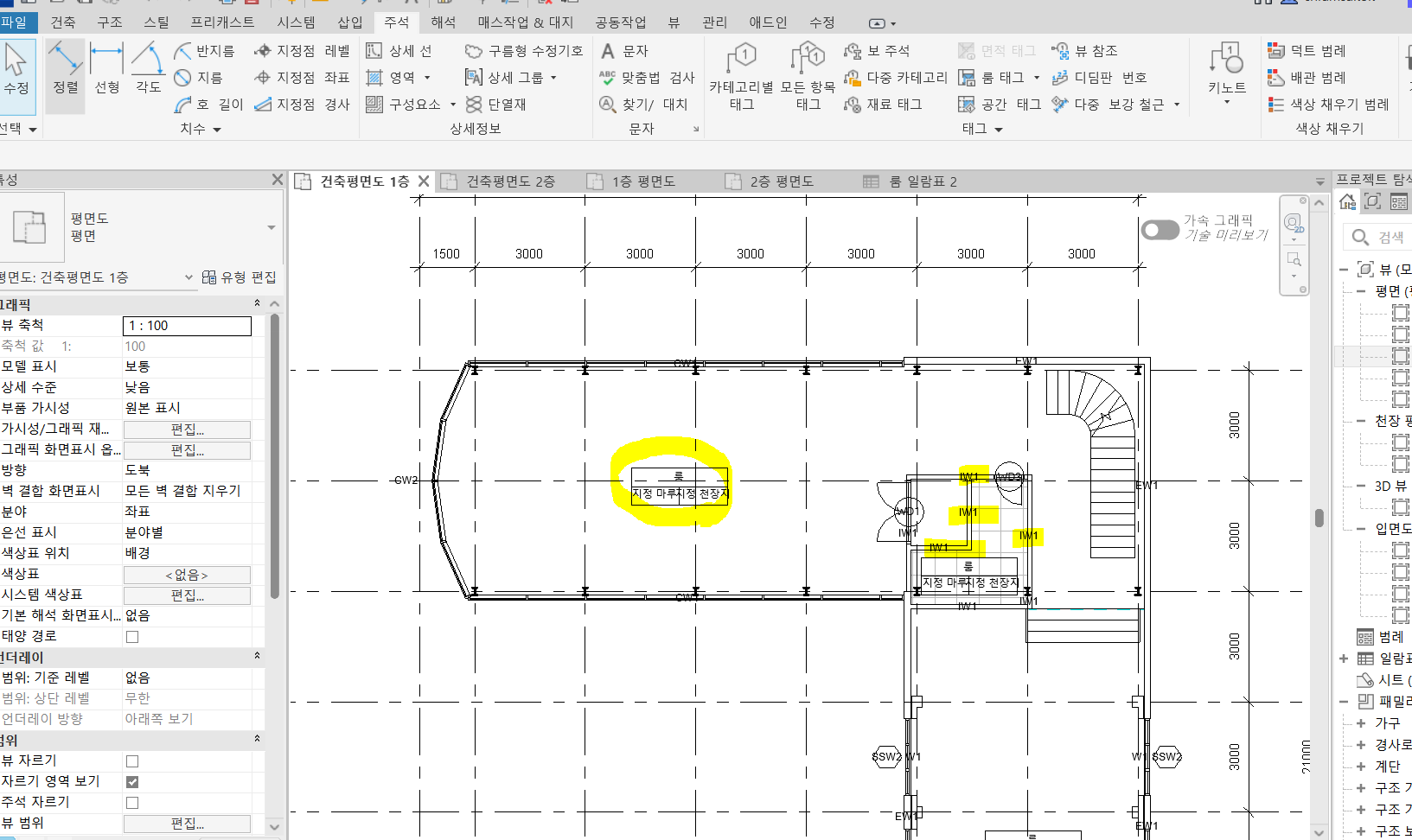

그런데, 위 방법으로 했을 때 첨부 사진 처럼 룸의 이름이 거실이나 침실로 바뀌지가 않습니다.카테고리에서 룸 태그를 체크하고, 룸 태그_이름_바닥높이_천장높이 : 룸 태그 유형을 선택했는데도요.

그리고 화장실 부분을 보면 저렇게 실내벽까지 태그가 되어있는데, 이게 맞는건가요?? 어떤 부분을 태그하라는건지 이해가 잘 안갑니다.

- 방위에서 '뷰 오른 쪽 상단 임의의 위치에 배치'라고 되어있으면 따로 회전을 하지 않아도 되는건가요?? 답안에서는 방위가 회전되어 있습니다.

- 절단 패턴에서 '벽'의 절단 패턴을 검정색 솔리드로 설정 이라고 되어있는데,

관리탭 > 설정 패널 > 재료 클릭 후 재료 탐색기 창에서 어떠한 재료를 선택해야하나요??

5. 시트 작성

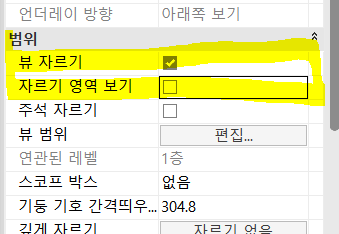

- 뷰 자르기 : 뷰 자르기를 이용하여 뷰를 적절한 크기로 자르고, 자르기 영역 숨기기 라고 되어있는데 다음 그림처럼 <뷰 자르기에는 체크, 자르기 영역 보기는 체크 해제> 하면 되나요??

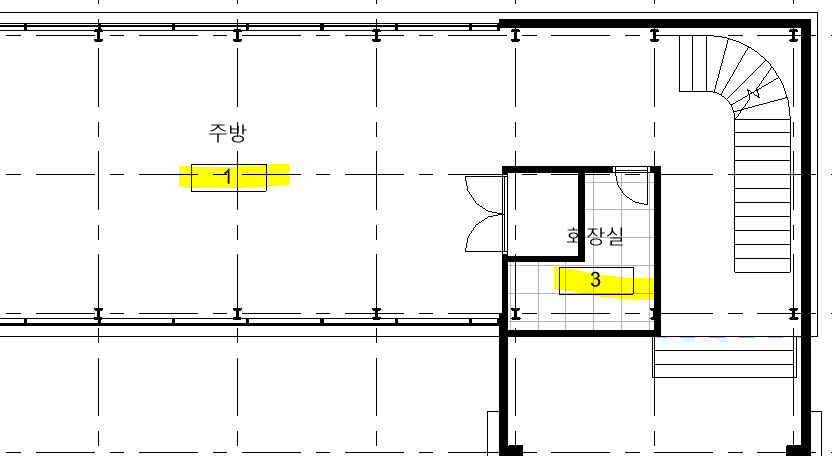

 - 답안에는 룸 태그 아래에 저렇게 숫자가 써져있는데, 저렇게 되야하는건가요??
 문제 작성조건에는 그러한 부분이 없는 것 같아서 질문드립니다.

04. 수량산출 및 시각화

5. 이미지 작성

- 렌더링 설정에 크기를 300x200으로 하라고 되어있는데, 다음 그림처럼 크기 자르기에서 수정하는 것이 맞나요?? 그리고 옵션에 뷰 필드와 축척(고정 비율) 이렇게 두 가지가 있는데 어떤 것을 선택해야 하나요??
