제목
나비스웍스 시뮬레이션 질문
질문유형 온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이 김*석 등록일 2025.11.06 답변상태 답변완료
  • 다음과 같은 문제에서 두 가지 질문이 있습니다.

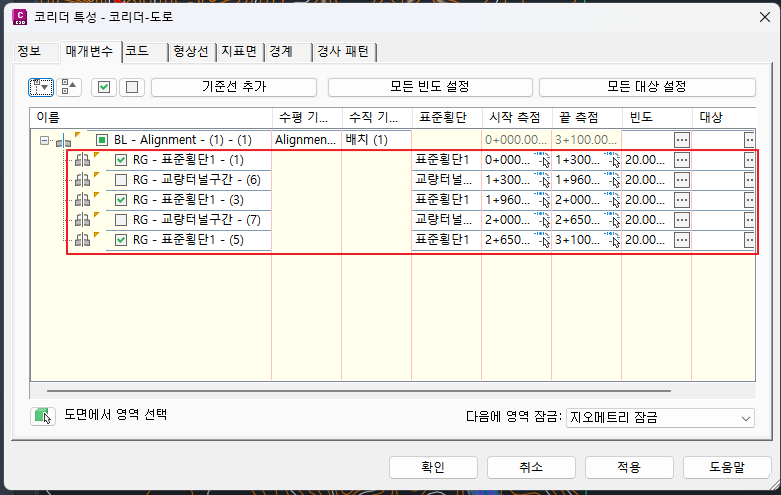

    (1) 도로 노선의 최소 5개 이상으로 측점별로 코리더 영역을 구분하라는 것은

    다음 사진의 빨간색 네모 속의 5가지 영역을 뜻하는 것 맞나요?
    맞다면, 문제 원본파일에서 만약 5개가아닌 4개의 영역을 구별했다 했을 때 제가 추가로 영역분할을 해야하는 것일까요?

    (2)횡단구성요소 쉐이프 색인별로 구분해서 시뮬레이션을 작성하라는 것은

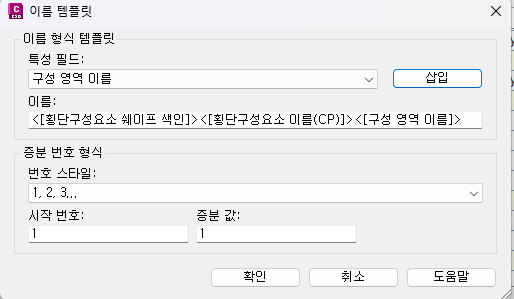

    코리더 솔리드를 추출할 때 가장 먼저 오는 이름이 "횡단구성요소 쉐이프 색인"으로 설정해서 추출하고

    나비스웍스에서 시뮬레이션을 제작할 때 "최상위 항목 모두에 대해"로 제작하면 된는 것 맞나요?
    (인강에서는 "구성 영역 이름"을 가장 먼저 오도록 설정했는데, 이름 순서로 접근하는 문제가 맞을까요?)

  • 채재현 |(2025.11.07 20:27)

    안녕하세요. 채재현입니다.

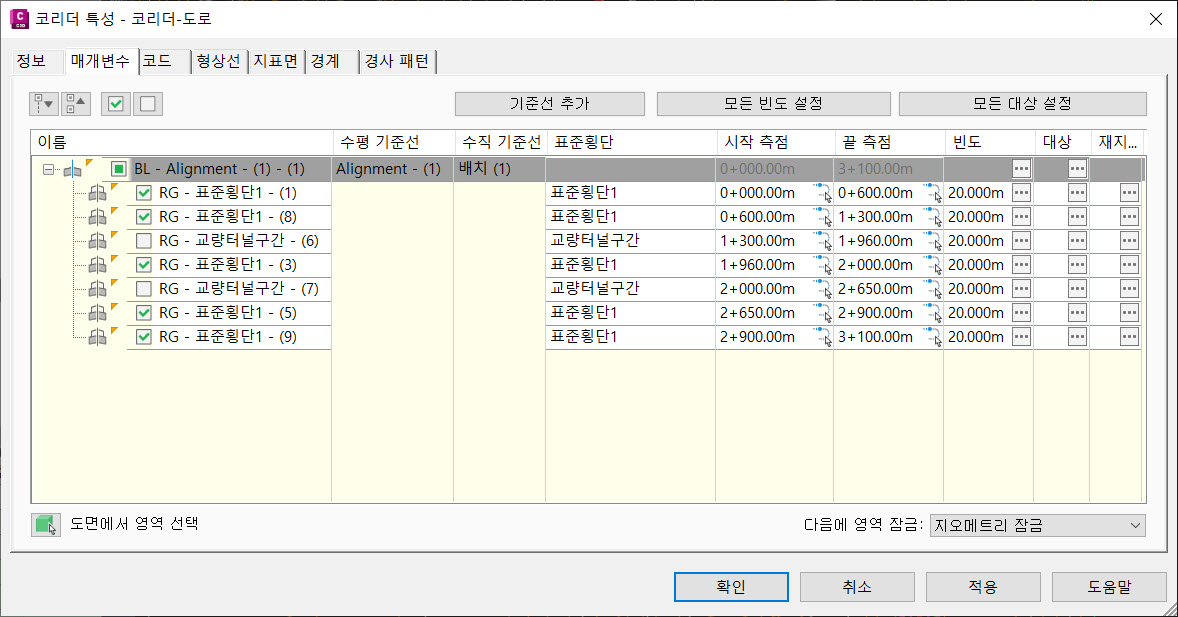

    공개문제에서 "도로 노선을 최소 5개 이상으로 구분"하라고 되어 있으므로, 코리더의 영역도 터널이나 교량 구간을 제외한 도로 본 구간에서 최소 5개 이상으로 분리되도록 설정하시기 바랍니다.







    표준횡단 구성요소별로 분리해서 구분하려면, 코리더를 솔리드로 추출할 때 다음과 같이 레이어를 적용해야 도로의 솔리드가 횡단구성요소별로 구분이 가능합니다.



    <[구성 영역 이름]><[횡단구성요소 이름]><[횡단구성요소 쉐이프 색인]>

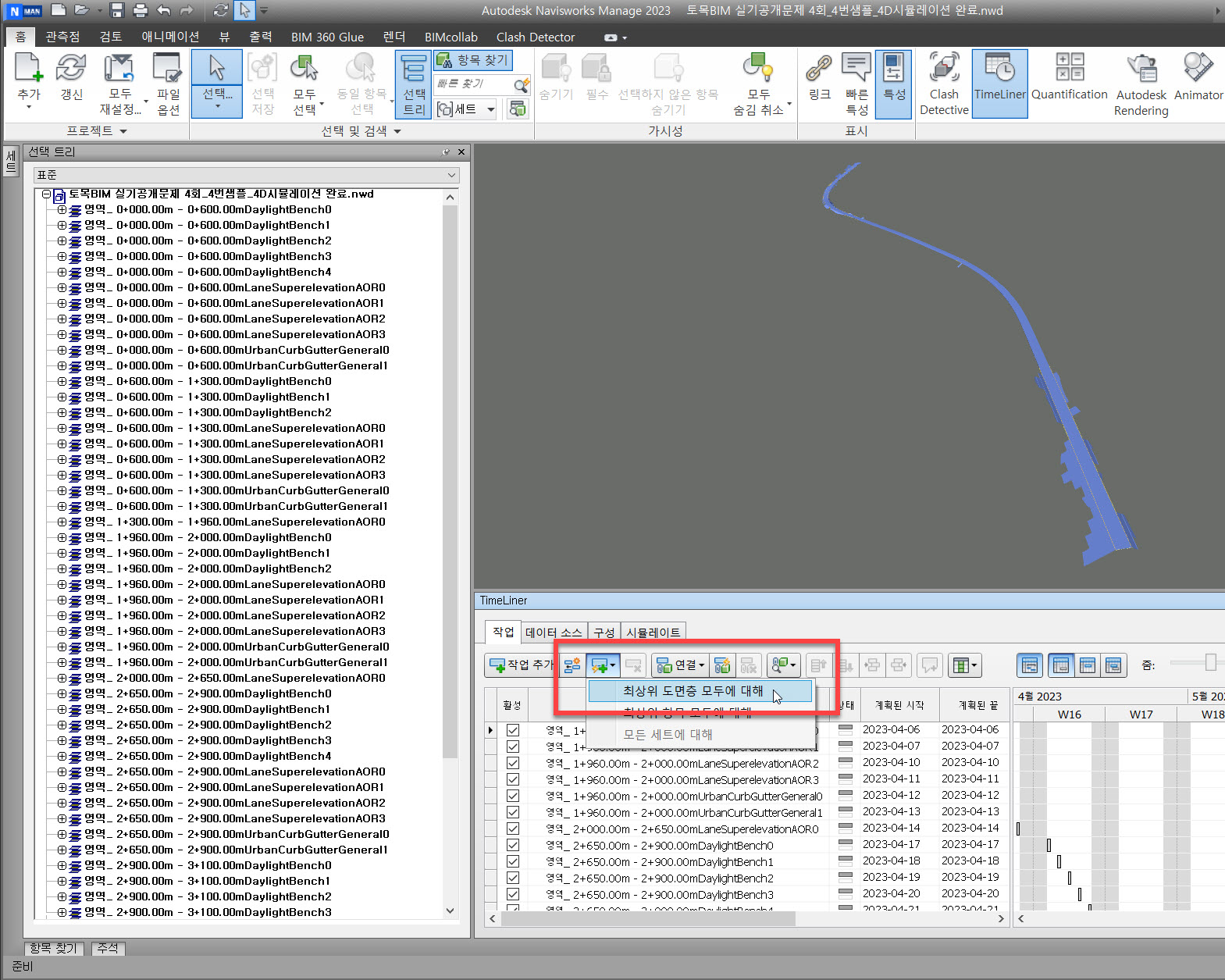

    그래야 레이어별로 구분되므로, 아래 이미지와 같이 4D 시뮬레이션시 코리더 영역 측점별 순서대로 지정이 가능합니다.
