안녕하세요. 채재현입니다.

일반모델 카테고리는 이후 다른 카테고리로 변경하더라도,

기존에 작성한 모델이 그대로 유지되며 새 카테고리로 정상적으로 전환됩니다.

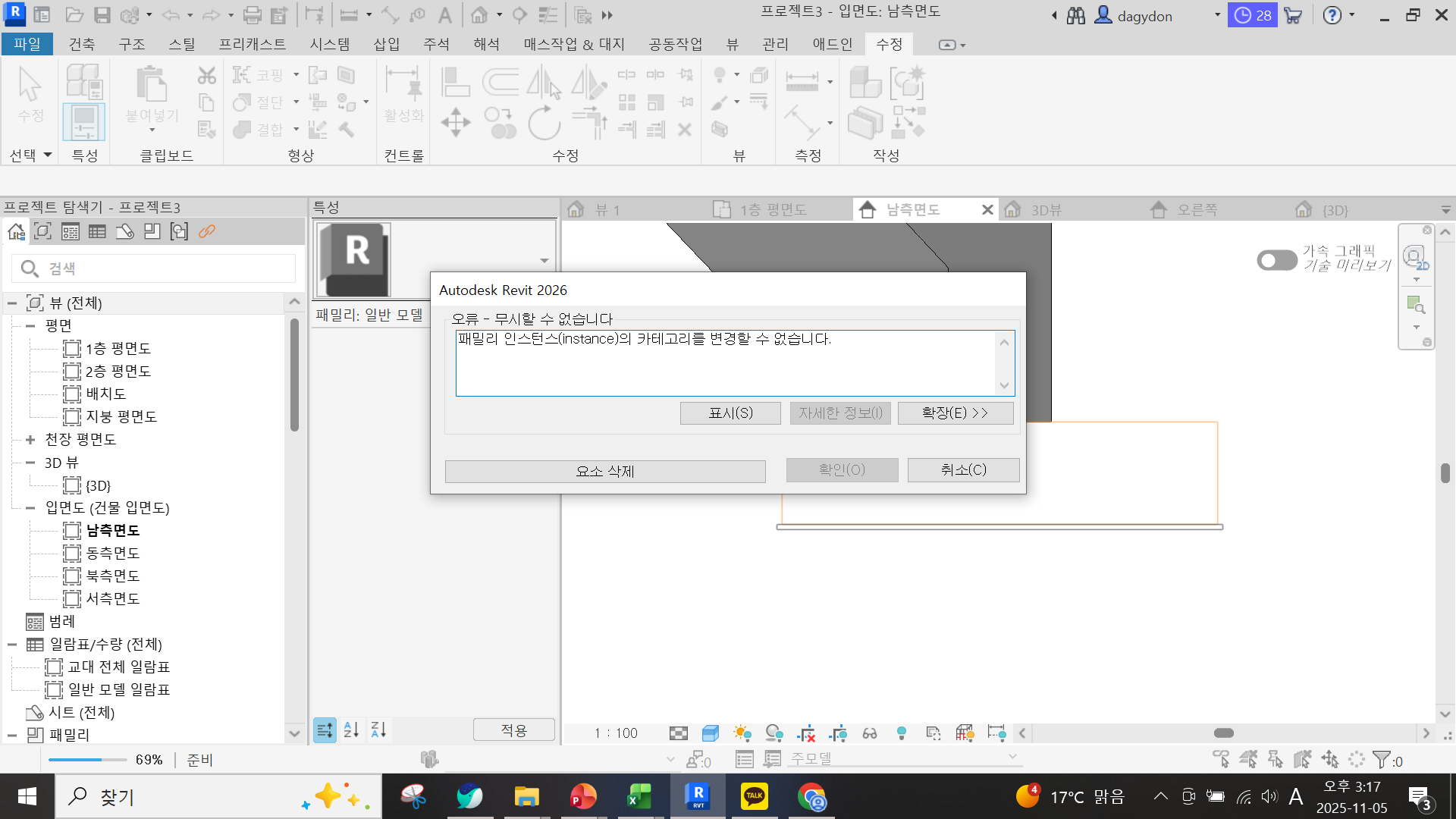

반면, 구조기둥(Structural Column), 구조프레임(Structural Framing), 구조기초(Structural Foundation) 등과 같은 구조 카테고리는 한 번 지정되면 다른 카테고리로 변경할 경우, 프로젝트에 배치된 기존 모델은 삭제됩니다.

Revit에서는 카테고리가 서로 다르면 일람표(스케줄)는 각각 별도로 산출됩니다.

이 경우, 부재별로 각각의 일람표를 작성한 후 .csv 또는 .txt 파일 형식으로 개별 내보내기를 할 수 있습니다.

내보낸 여러 개의 파일은 엑셀에서 불러와 하나의 파일로 통합한 뒤, 최종적으로 수량산출서.xlsx로 편집할 수 있습니다. 텍스트 파일도 통합이 필요할 경우, 각 내용을 하나의 .txt 파일에 붙여넣기 하여 통합해 주시면 됩니다.

참고로 다중 카테고리 일람표를 사용하면 여러 카테고리의 객체를 한 번에 표시할 수 있는 장점이 있지만, 체적 필드가 표시되지 않습니다.

따라서 체적 정보를 포함해야 한다면, 구조기둥, 구조프레임, 구조기초, 일반모델 등 카테고리별로 개별 일람표를 만들어야 합니다.

다만, 시험에서 “하나의 일람표” 또는 “재료 일람표”로 제출하도록 요구하는 경우에는, 아래 이미지와 같이 재료 일람표를 활용하시기 바랍니다.

재료일람표는 객체에 사용된 재료를 기준으로 체적, 면적 등 물량을 산출할 수 있습니다.

객체들에 재료 정보가 제대로 지정되어 있다면, 재료일람표를 이용해 다중 카테고리로도 재료 기준으로 체적을 산출할 수 있습니다. 이경우 '재료 체적' 필드를 추가하시기 바랍니다.
