제목
civil3D 등고선으로 지표면 만드는 것에 대한 질문이 있습니다.
질문유형 온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이 김*석 등록일 2025.10.31 답변상태 답변완료
  • 안녕하세요, 영상 강의와 교재에서는 등고선 정의 시 여러 레이어의 등고선을 한 번에 드래그하여 지표면을 생성하는 모습을 보았습니다.
    제가 이해한 바로는, 기존 Civil 3D 도면에 설정되어 있는 레이어의 폴리라인들을 이용하여 등고선으로 지표면을 정의하는 과정으로 이해했습니다.
    하지만, 한번에 드래그로 정의하면, 두 다른 레이어의 폴리라인이 각각 주등고선, 보조등고선으로 자동적으로 입력되는 시스템인가요?
    아니면 영상에서는 생략되었지만 주등고선과 보조등고선을 각각 따로 추가하여 지표면을 정의해야 하는 것인지 궁금합니다.
    만약 따로 정의하는 것이라면, 방법은 어떻게 될까요..?



  • 채재현 |(2025.11.01 16:48)

    안녕하세요. 채재현입니다.



    교재 및 온라인 강의에서 보여드린 [지표면 - 정의 - 등고선 추가] 기능은 단지 폴리선을 지표면 정의에 포함시키는 기능입니다.

    따라서 여러 객체를 선택하더라도 폴리선만 선택되어, 해당 폴리선의 높이(고도)값이 지표면에 반영되는 것입니다.

    즉 Civil3D가 자동으로 주등고선과 보조등고선을 구분하여 인식하는 것은 아닙니다.



    일반적으로 수치지도는 주등고선, 보조등고선이 레이어로 구분되어 있습니다.

    주등고선, 보조등고선은 각각 개별 폴리선으로 높이(고도)값을 가지고 있습니다.



    따라서 지표면 생성시 [지표면 - 정의 - 등고선 추가] 하면 주등고선, 보조등고선의 폴리선을 선택하면, Civil3D는 해당 폴리선 정점을 이용하여 삼각망(TIN)을 생성하는 것입니다.

    이 삼각망을 기반으로 Civil3D에서 새로운 등고선을 계산하여 작성하게 되는것입니다.

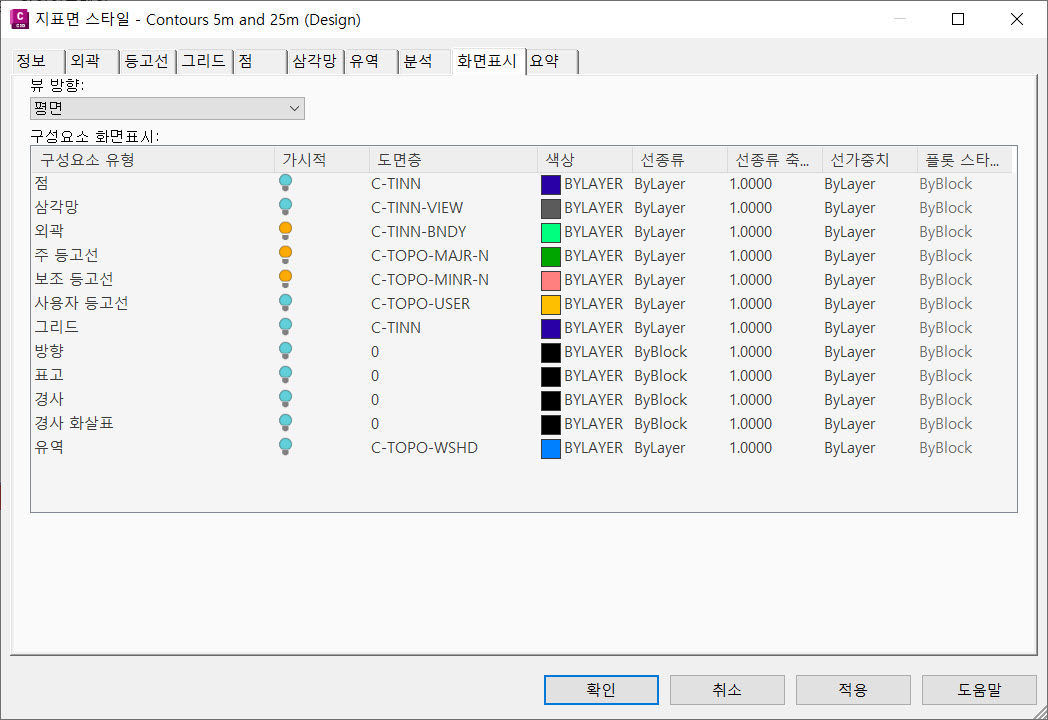

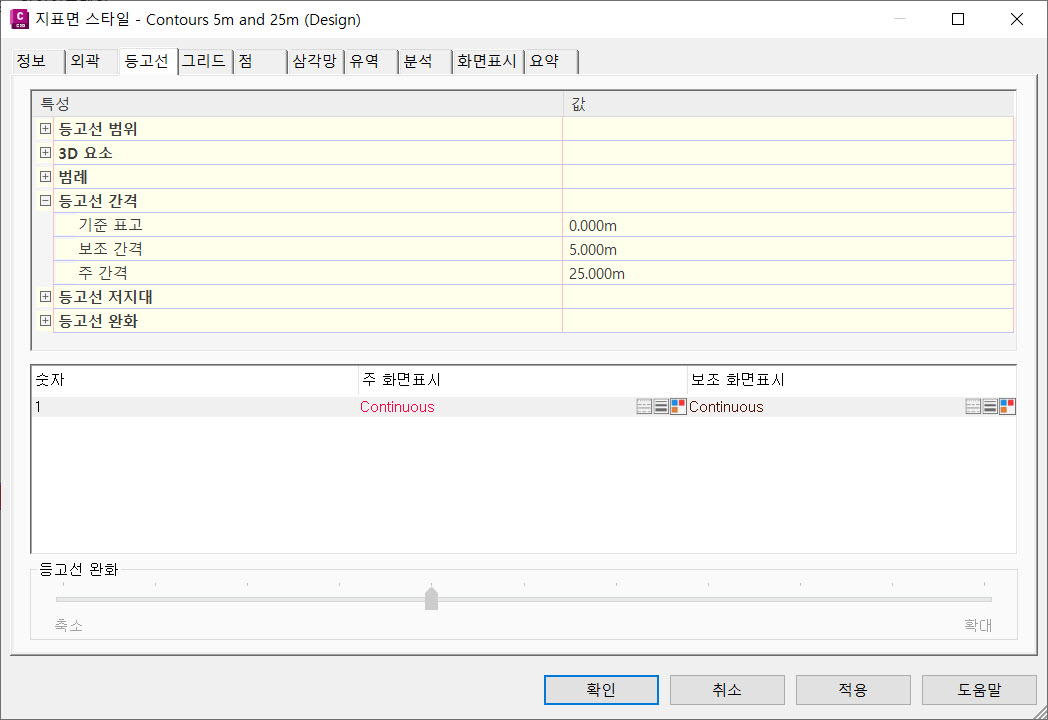

    이렇게 생성된 Civil3D 삼각망(TIN) 지표면은 스타일을 조정하여 등고선 간격, 색상 등을 조정하여 사용하게 됩니다.
