안녕하세요. 채재현입니다.

Civil 3D에서 정지작업 기능으로 작업할 때,

마름모(◇) 형태의 표식기가 나타나는 것은 해당 위치에 3D 정지면이 생성되었다는 의미입니다.

이렇게 정지면이 생성이 되면 이를 기반으로 3D 지표면이 생성 되는것입니다.

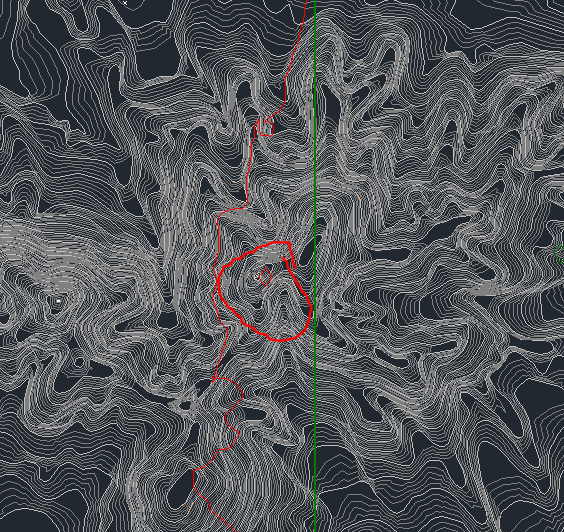

다만, 현재 비탈면 지표면이 보이지 않는 것은,

정지작업 후 자동으로 지표면을 생성하는 옵션을 안한듯 합니다.

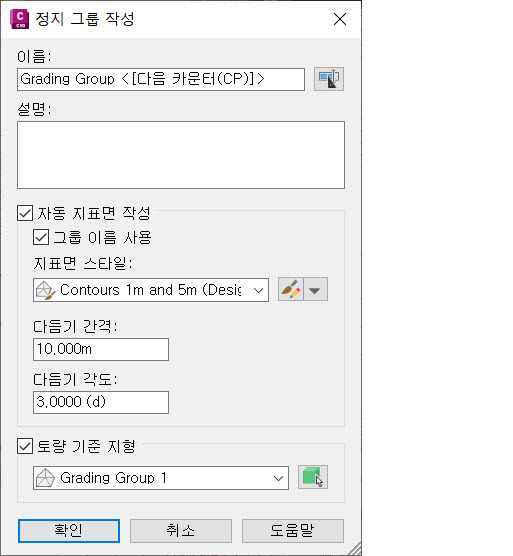

정지작업을 다시 수행할 때, 자동 지표면 작성 옵션을 활성화하여 진행해 보시기 바랍니다.
