제목
2강 종단계획고 작성 VIP 수정 질문
질문유형 온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이 정*우 등록일 2025.10.11 답변상태 답변완료

  • 교재에서 VIP기반 종단계획고 작성을 하라고 나와있는데 제 종단계획 배치도구에서는 PIV기반 작성으로만 떠 있는데 어떤걸 수정해야 할까요?

  • 채재현 ｜(2025.10.11 21:11)

    안녕하세요. 채재현입니다.

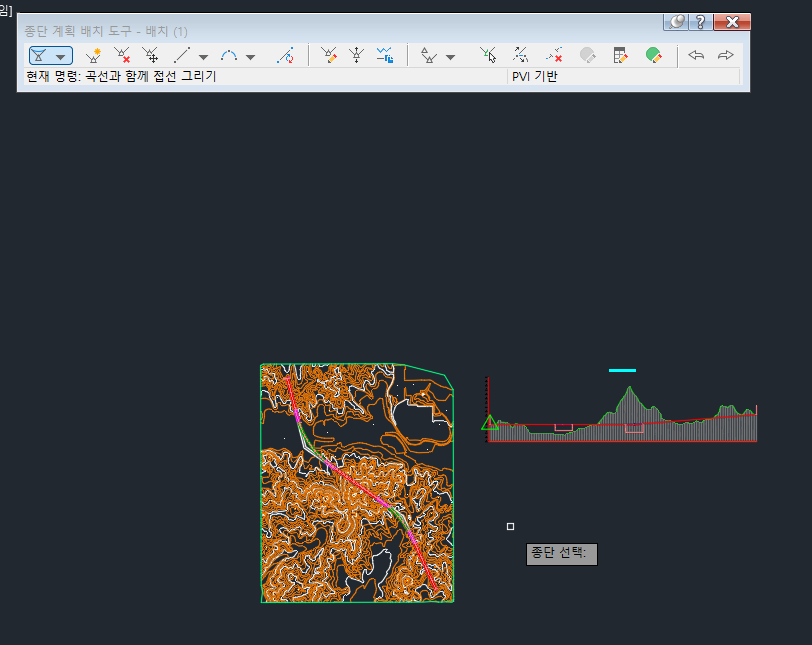

    Civil3D 최신 버젼에서는 종단계획 배치도구에서는 PVI 용어로 사용되고 있습니다.

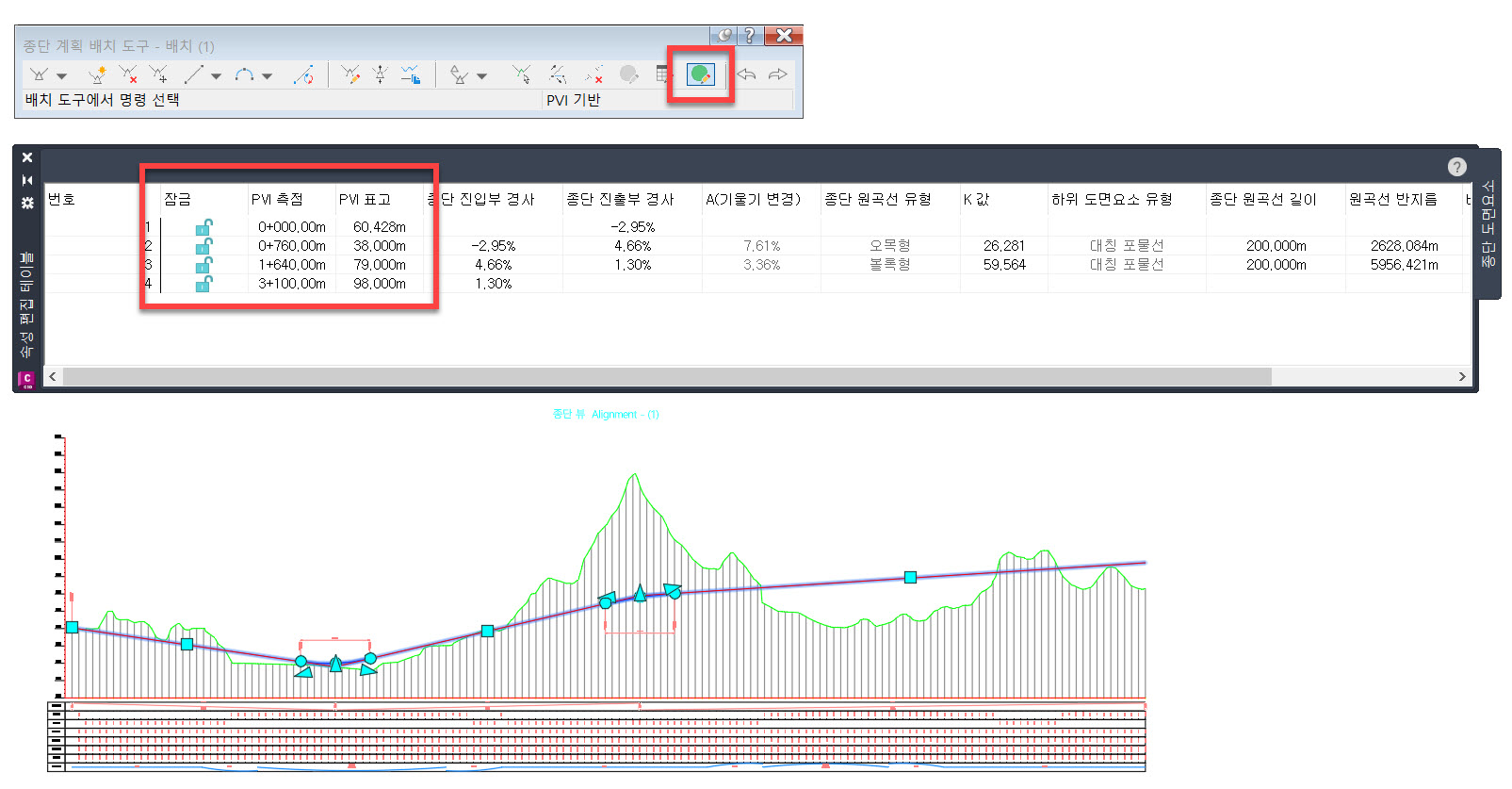

    종단계획 배치도구 "종단 그리드 뷰"에서 PVI 측점을 수정하시기 바랍니다.





    참고로, 토목 설계에서는 종단을 VIP 표고로 정의하고 있습니다.



    또한, 종단계획 관련하여 아래 제 개인 블로그의

    "Civil3D 선형 및 종단 계획 작성과 정보 확인 방법" 글을 참고해 주시기 바랍니다.



    https://blog.naver.com/cowogus77/223838009011
