제목
종단시트관련 문의
질문유형 온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이 이*빈 등록일 2025.08.28 답변상태 답변완료
  • 교수님 블로그에 올려주신 Civil3D 종평면도 시트작성 동영상을 보고 따라하는 와중에

    교수님 영상에 보이는 종단뷰 이미지와 제가 보이는 것이 다릅니다.

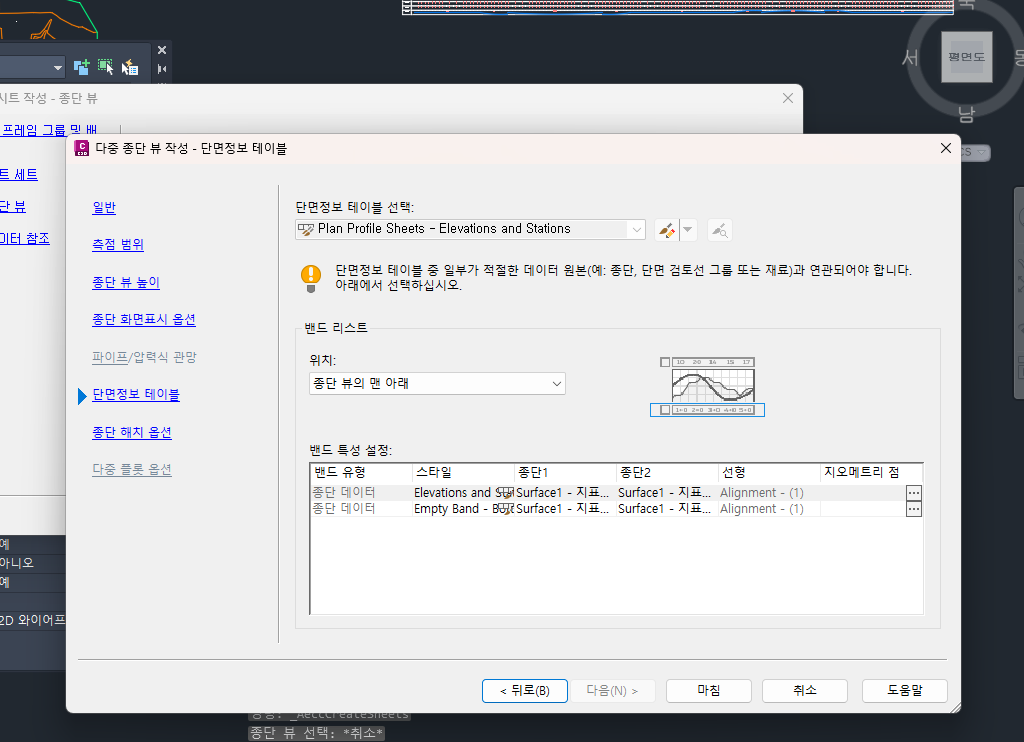

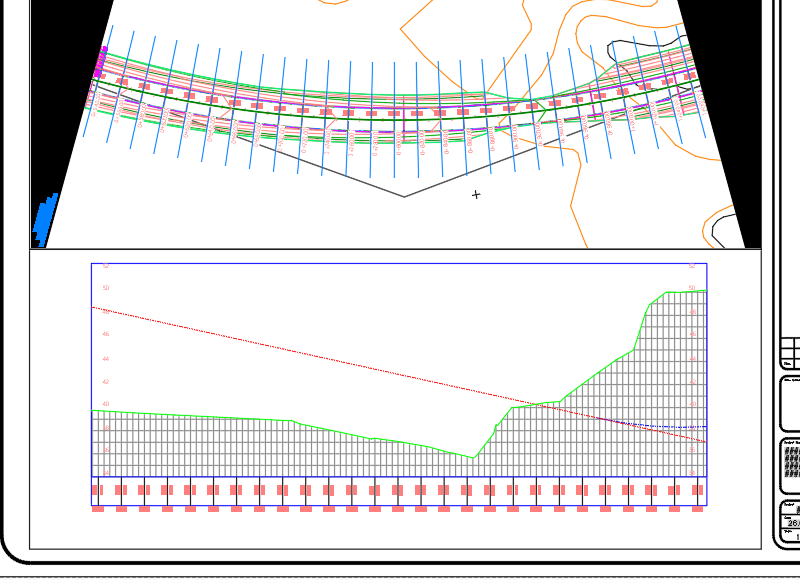

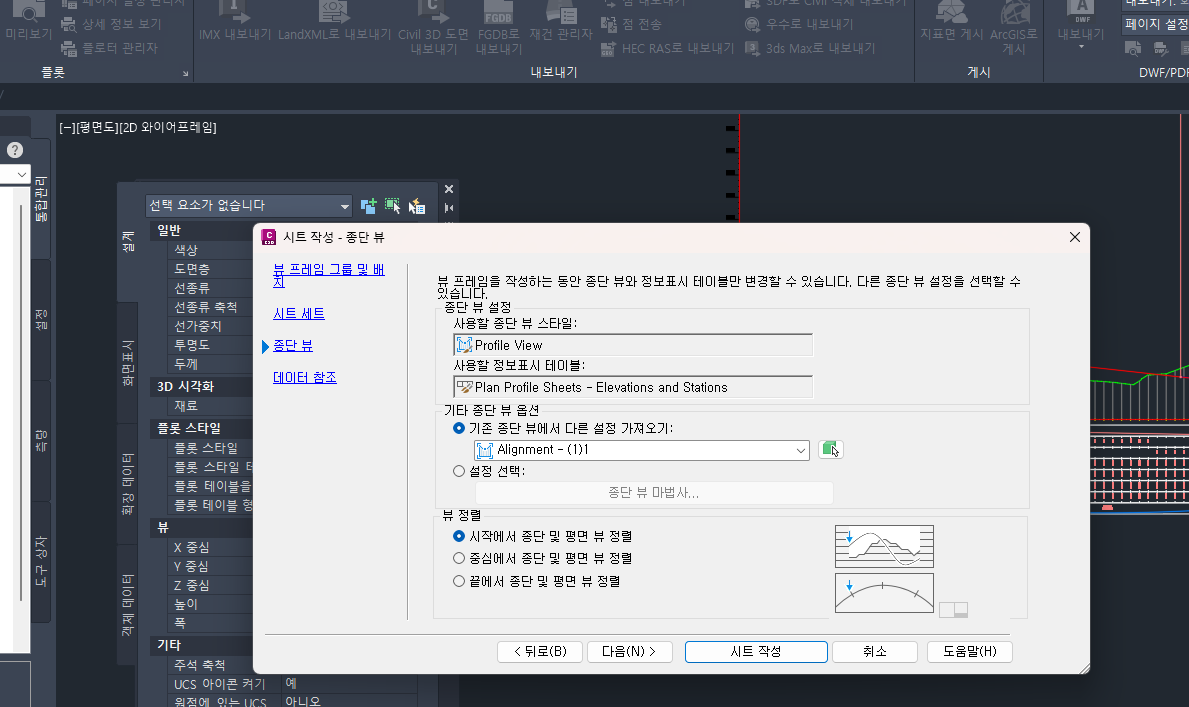

    제가 첨부한 이미지처럼 종단뷰에 사용할 종단뷰 스타일이랑 정보표시테이블이 다릅니다. 변경이 안되어서 저 상태로 작성을 하면 밴드부분이 제대로 안나옵니다.

    어떻게 해야하나요?



  • 채재현 |(2025.08.29 17:12)

    안녕하세요. 채재현입니다.

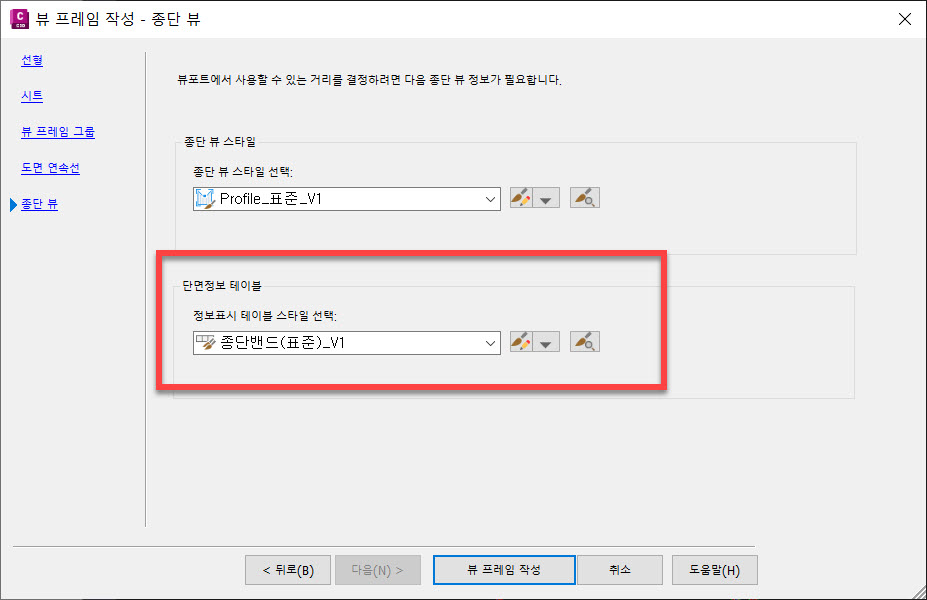

    뷰 프레임 작성시 "종단 밴드 테이블 스타일"을 미리 선택하면, 교재와 동일한 밴드가 표시됩니다.

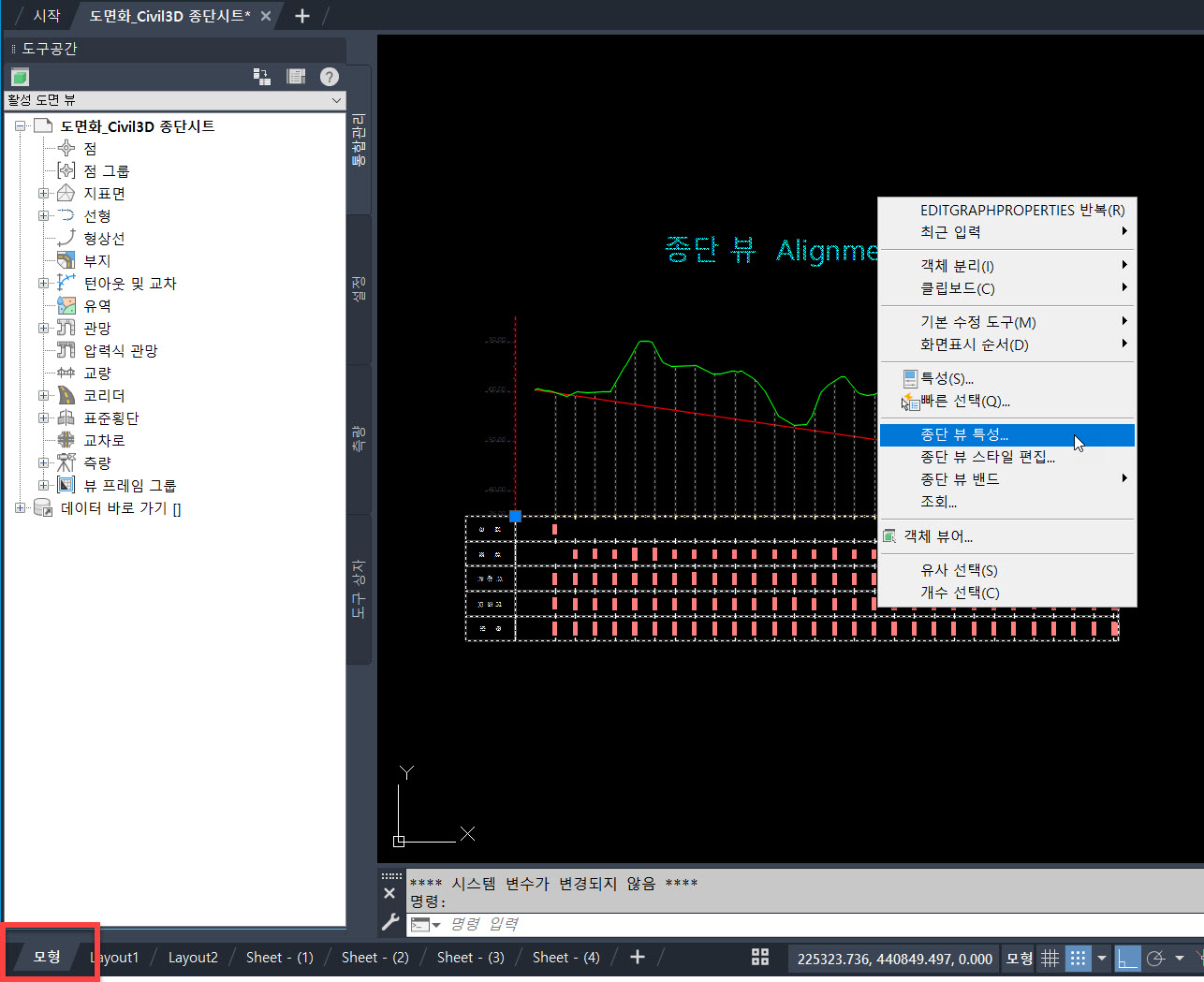

    이미 종단 뷰를 작성한 경우에는, 모형 공간에서 "종단 뷰 특성"을 통해 종단 밴드 스타일을 수정할 수 있습니다.
