안녕하세요. 채재현입니다.

아래와 같이 답변 드립니다.

1. 답변

코리더 사면의 대상 설정이 안되어 있는듯 합니다.

아래 제 개인 블로그 내용 참고하시어, 코리더 사면 대상을 원지반으로 설정해 보시기 바랍니다.

https://blog.naver.com/cowogus77/223165182175

2, 3. 답변

Civil 3D에서 코리더로 추출 시 횡단 구성 요소별로 구분 설정을 하지 않은 듯합니다.

표준횡단 구성요소별로 분리해서 구분하려면, 코리더를 솔리드로 추출할 때 다음과 같이 레이어를 적용해야 도로의 솔리드가 횡단구성요소별로 구분이 가능합니다.

<[구성 영역 이름]><[횡단구성요소 이름]><[횡단구성요소 쉐이프 색인]>

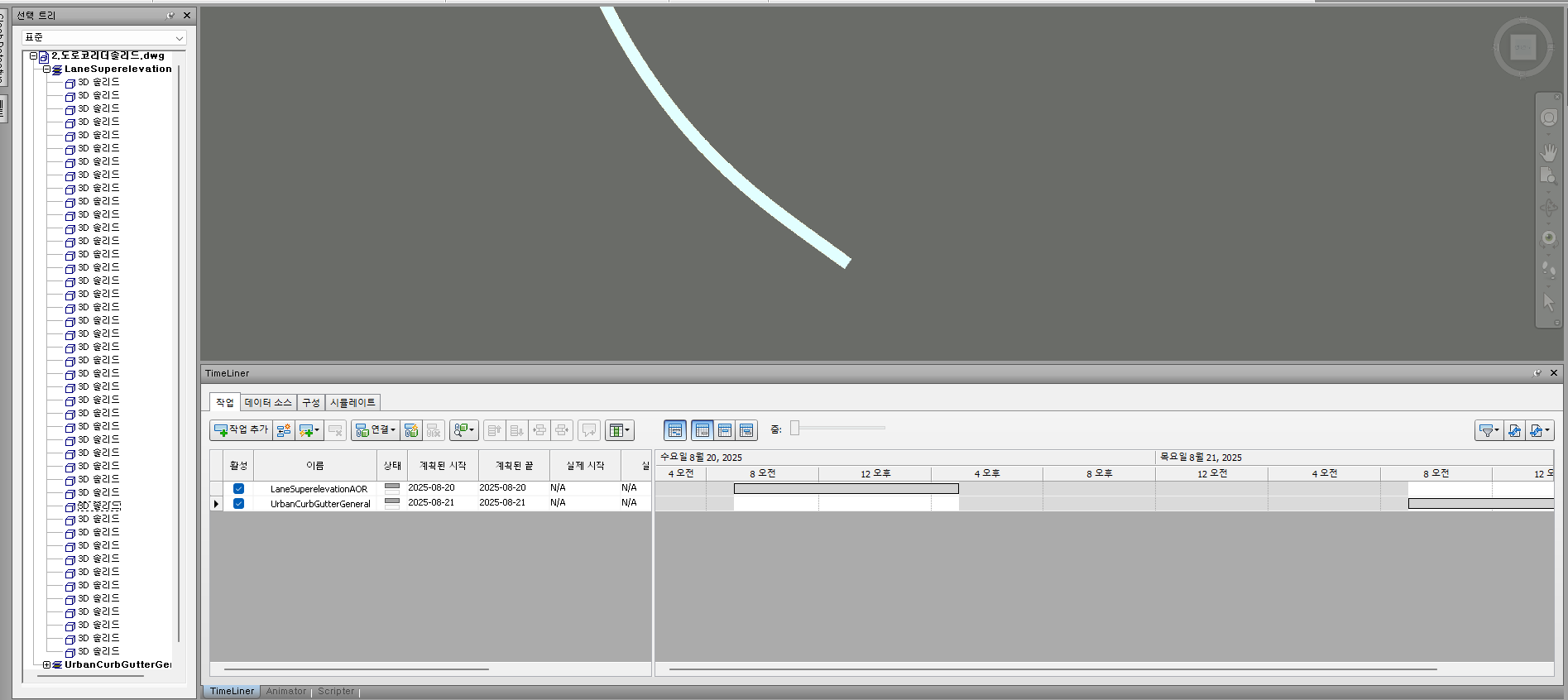

4D 시뮬레이션에 관한 자세한 내용은 한솔아카데미의 동영상 강좌에서 확인하실 수 있습니다.

25장, 28장 강좌를 확인해 보시기 바랍니다.

해당 강좌를 통해 도로 공정 영역별 4D 시뮬레이션 생성 과정에 대해 학습하실 수 있습니다.

25장 도로솔리드 및 CAD 도면 추출

28장 도로, 교량의 간섭체크 및 4D시뮬레이션
