안녕하세요 건축 bim 전문가 2급 자격시험 교재로 학습하고 있는 학생입니다.

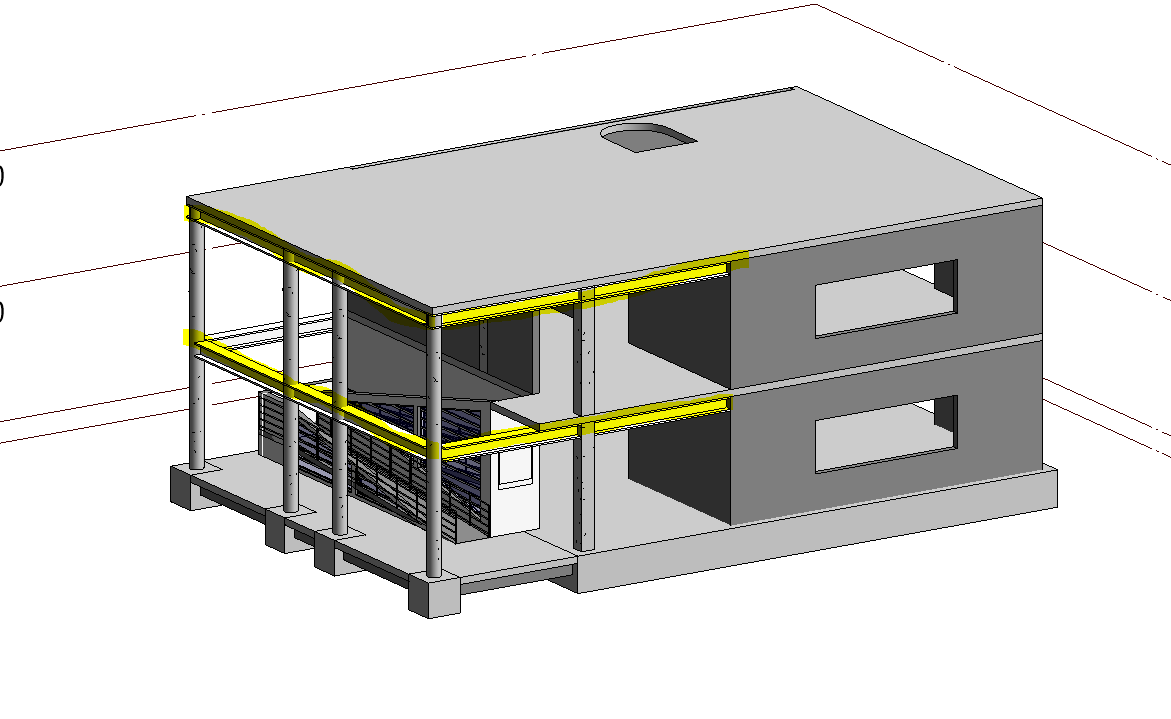

1. 교재 747pg 6. 보(구조프레임)에서 콘크리트 보는 슬라브 상단, 철골 보는 슬라브 하단에 배치하라고 되어 있는데, 정답 파일을 확인해보면 전부 콘크리트 보로 작성되어 있습니다. 는 w-와이드 플랜지로 아래와 같이 작성했는데, 실제 시험에서 감점되는 지 궁금합니다.

보가 철골과 콘크리트 보로 나누어진다면, 상층부가 철골일 것 같은데, 그렇다면 G1 보가 철골보라고 생각됩니다. 그런데, 캐드  구속조건에 보면 G1의 레벨이 2F+-0으로 되어 있는데, 이렇게 작성 시 철골보와 슬라브와 맞닿게 되어 말이 안되는 것 같습니다. 또한 철골보는 슬라브 하단에 작성하라는 내용과 상충되는 것 같은데, 어떻게 작성되어야 하는 지 궁금합니다.

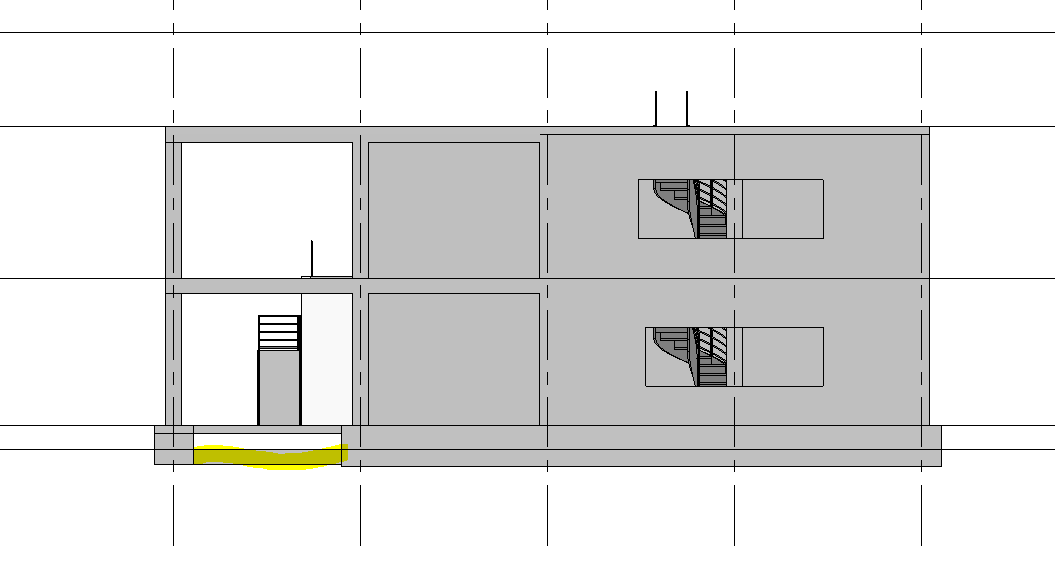

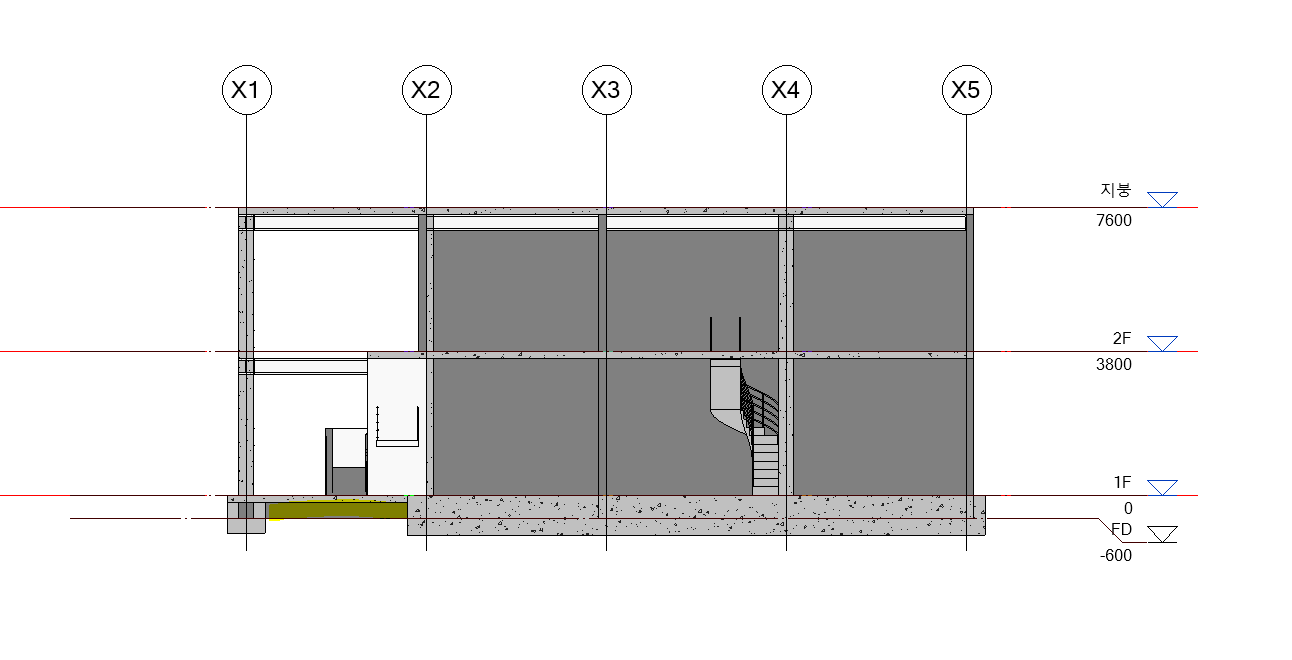

2. 지하에 묻히는  콘크리트 보 경우에도 정답에서는 기초 슬래브 기준 하단에 배치되어 있는데,

FD 레벨 기준 상단으로 배치되는 게 맞는 것 같아서 궁금하여 질의 남깁니다.
