*24년도 교재_실전모의고사 1회

02.건축 모델링

4) 커튼월

------------------------------------------------------
Q. 도면에 상단간격 띄우기 값 안 나오는 것은 따로 설정 안 해줘도 되는지, 아니면 보의 하단 높이를 측정해서 따로 값을 입력해야 하는지 궁금합니다.
A. 커튼월의 상단 높이는 바닥 또는 보 하단으로 맞춰야 합니다.

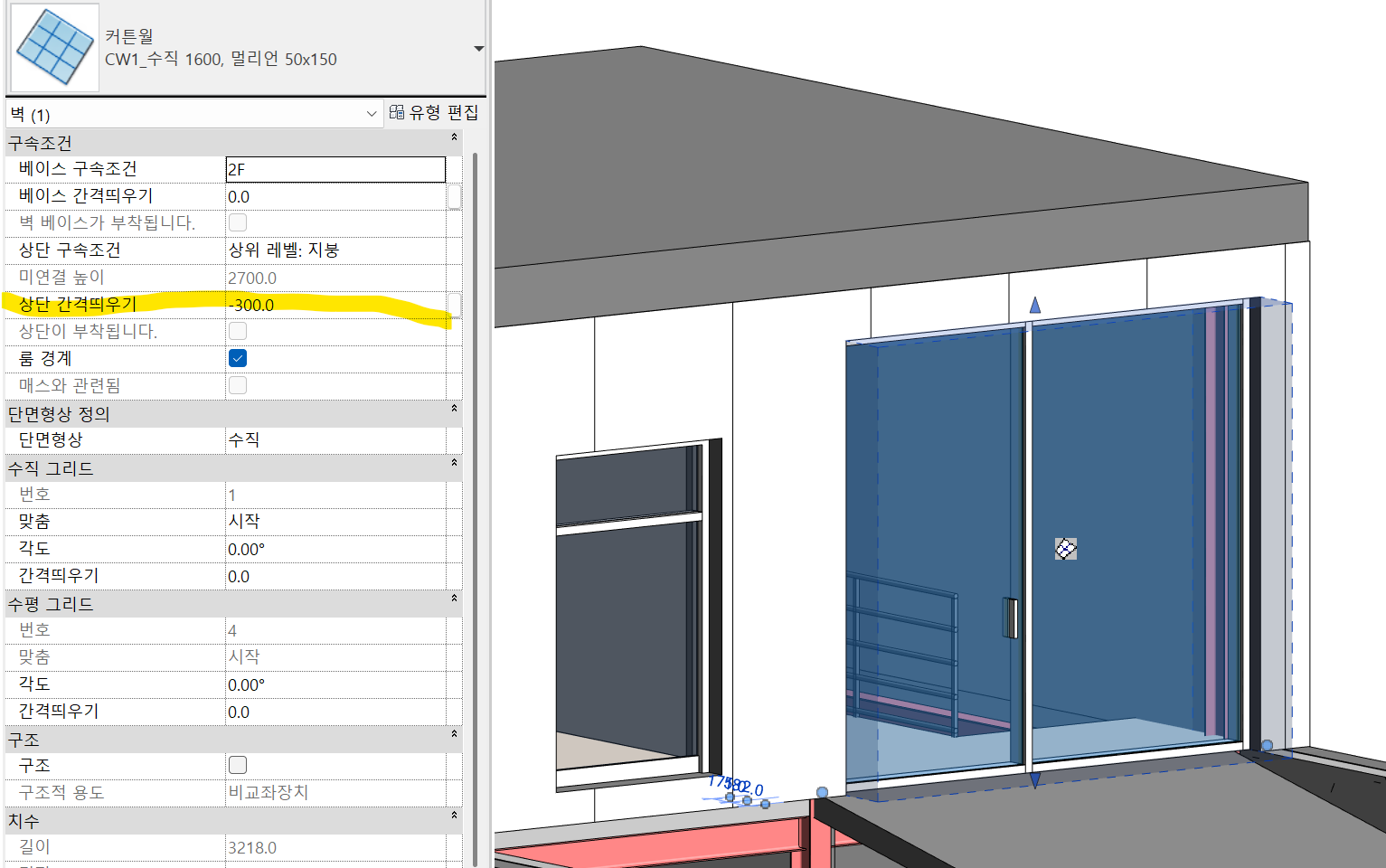

>>>바닥을 기준으로 할지 보를 기준으로 할지는 제가 임의로 정하면 되는 걸까요? 또한 답안 파일을 확인해보니 이 부분에 상단간격띄우기 값이 -300이 적용되어 있던데 어떻게 적용된 값인지 모르겠어서 추가 질문드립니다.

------------------------------------------------------

Q. 커튼월 그릴 때 따로 주어진 값이 없음에도 가로에 세그먼트 추가해주는 이유는 문 작성을 위해 세그먼트 삭제를 위해서인가요? 그러면 세그먼트를 추가하는 높이는 그렇게 중요하지 않을까요?
A.가로 세그먼트는 주어진 자료의 커튼월 입면 이미지에 나와 있습니다.





>>>위와 같이 답변해주셨는데, 주어진 자료가 어디에 있는지 찾질 못해서 다시 질문드립니다.





5) 건축바닥

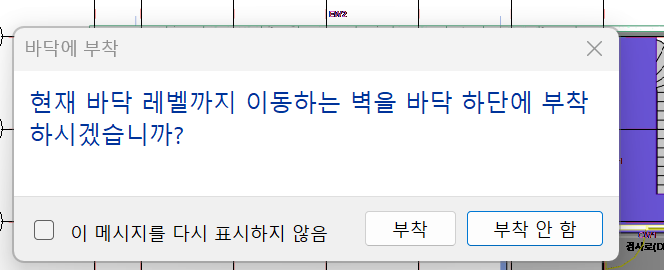

-건축바닥을 만들면 뜨는 창이 있습니다. 벽을 바닥 하단에 부착해야 할까요?





*24년도 교재_실전모의고사 2회
02. 구조 모델링

5)구조벽

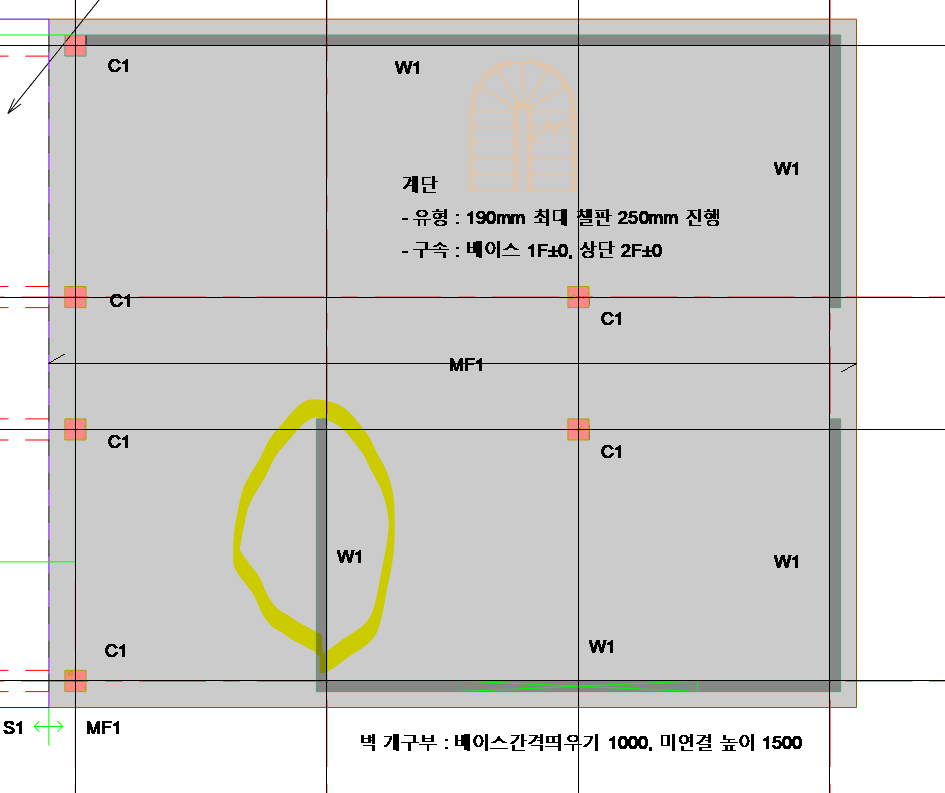

-외벽과 내벽의 차이는 도면상 외곽 쪽에 있으면 외벽이고, 내부에 있으면 내벽이라고 생각해주면 되는 걸까요? 그렇다고 하면, 아래 사진에 형광펜 친 곳만 슬라브 하단에 맞춰주기 위해 상단간격띄우기 값을 -200해주면 되는 걸까요?

6) 구조프레임

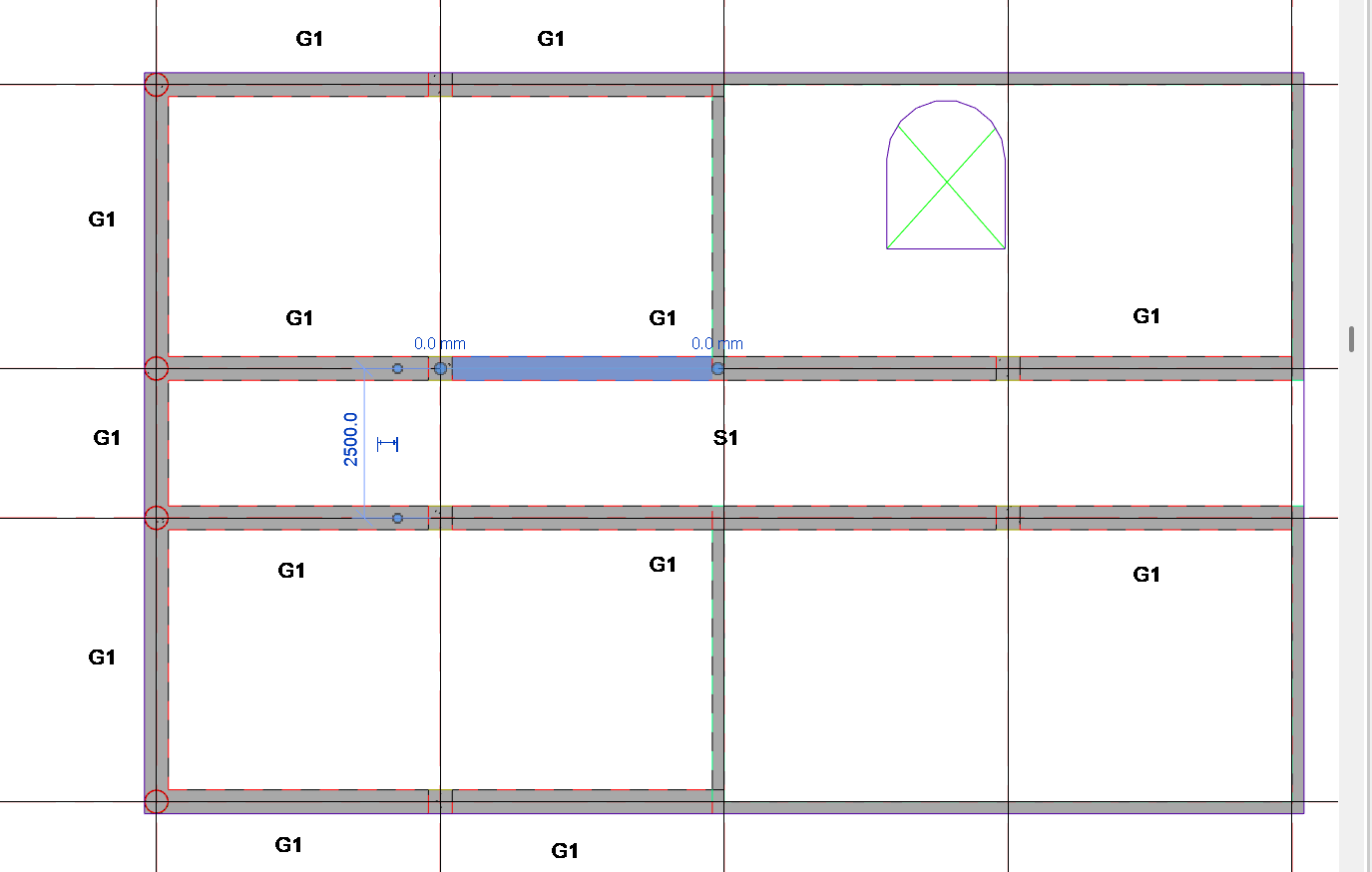

-아래 사진처럼 보가 벽을 지나갈 때도 기둥을 지나갈 때처럼 벽 중심마다 클릭을 해줘야 하는지 궁금합니다.

와



+)형상결합

전 질문의 답변에서 형상결합에 대해 말씀해주셨는데 이는 보와 바닥뿐만이 아니라 벽, 기둥도 포함해 전체적으로 해줘야 하는 걸까요? 또한 시험에서 형상결합을 할지 안 할지는 개인자유일까요?



*2025 공개문제

4.수량산출

3-1)

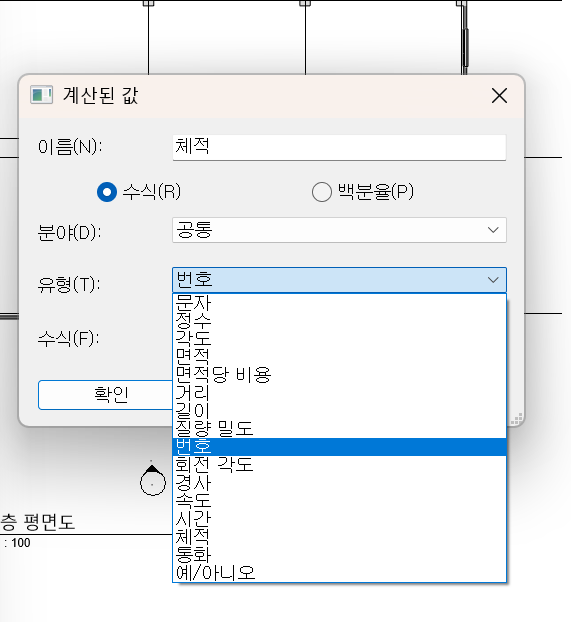

Q. 체적 만들어줄 때 유형의 번호를 체적으로 바꿔줘야 할까요?

A. 토량 선택하시면 됩니다. 체적이 토량입니다.



>>>토량을 찾을 수 없어 다시 질문드립니다. 이와 같은 경우 어떻게 해야 할까요?



5. 나비스웍스 활용하기

4)

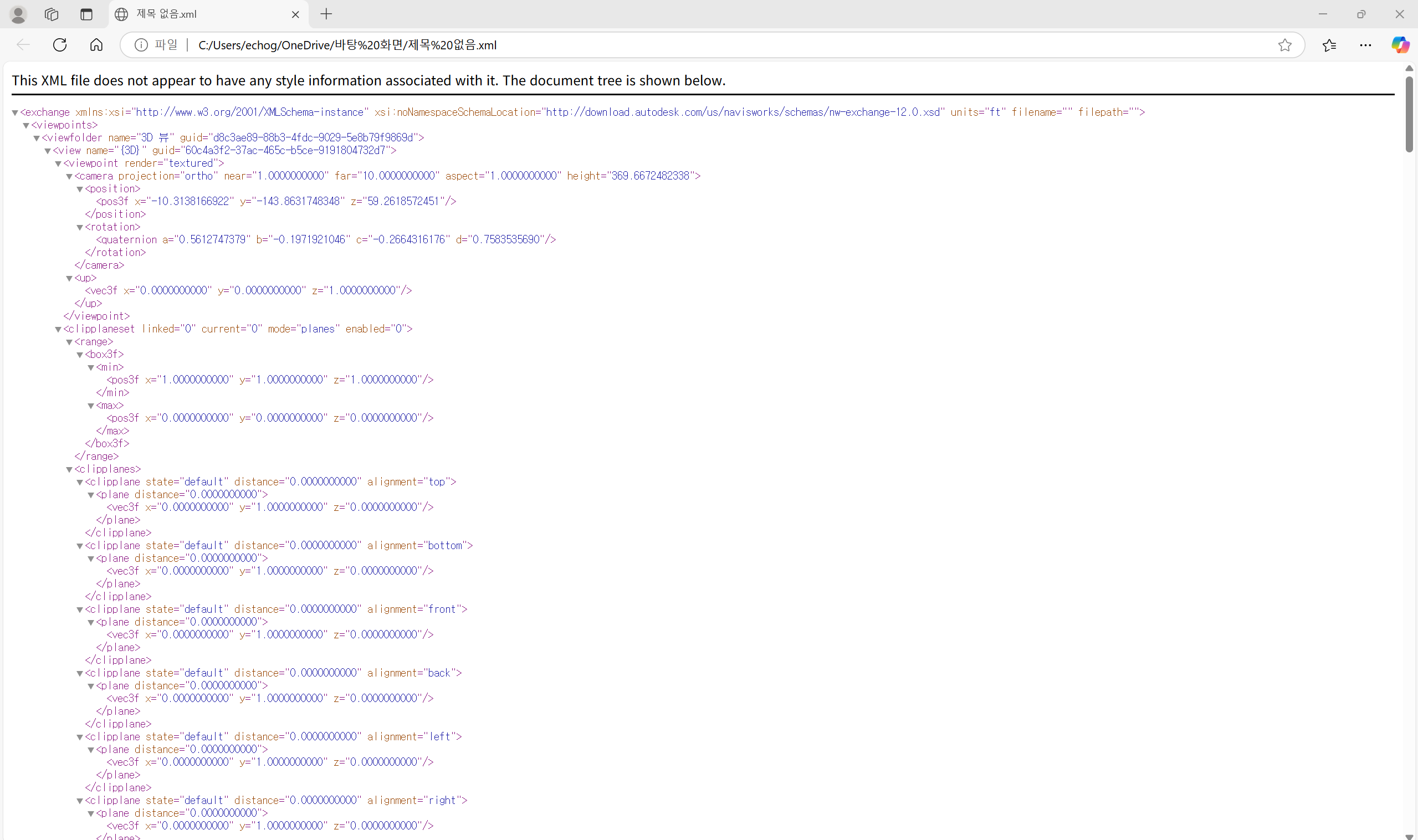

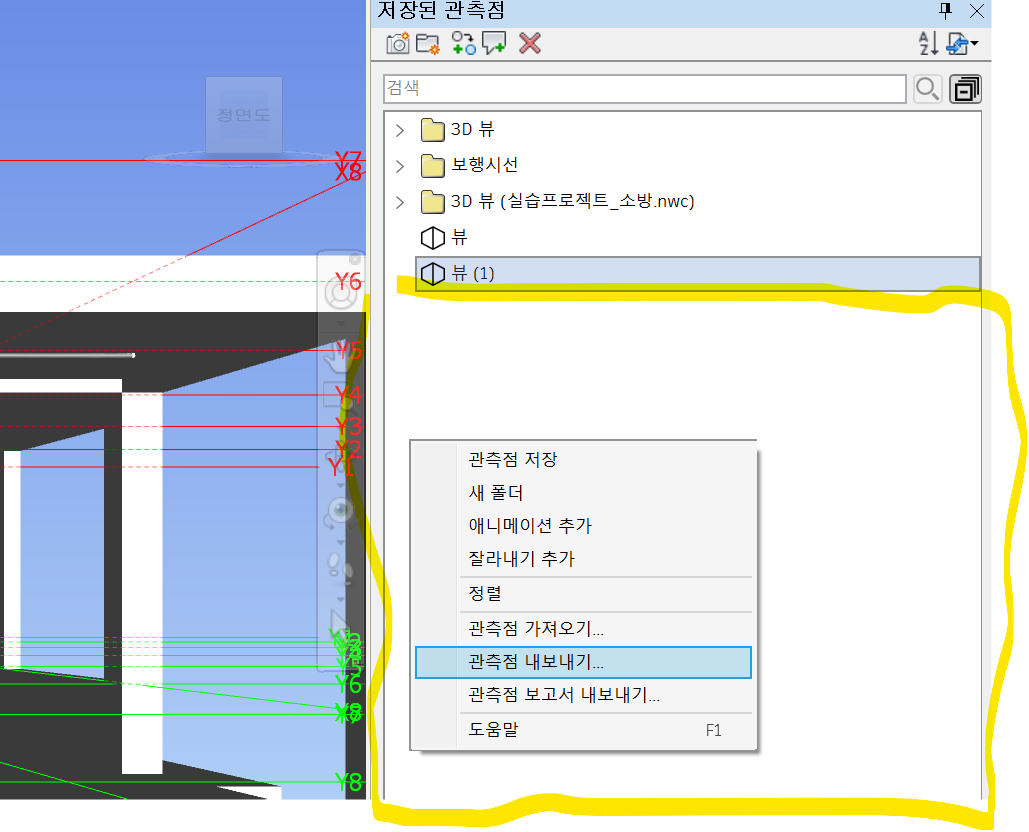

이처럼 검토뷰가 2개일 때 빈 곳을 우클릭해 xml파일을 내보내면 된다는 답변을 봤는데 아래 사진에 형광펜 친 곳 아무데나 우클릭-관측점 내보내기 하면 되는 걸까요? 또한, 아래 사진과 같은 파일이 생성되는 게 맞는 건지 궁금합니다.



5-1)

선택세트 작성 후 색상을 변경할 때 모양재정의에 대해 따로 언급이 없으면 안 해줘도 되는 걸까요? 또한, 관측점 업데이트도 해줄 필요 없는 걸까요?







추가적으로 시험 문제 풀 때 1번 프로젝트 구축에서 5번 나비스웍스 활용하기까지 순서대로 풀지 않고 3~5번부터 풀고 1~2번 풀어도 되는지 궁금합니다.



확인해주셔서 감사합니다.
