안녕하세요.

1.프로젝트 구축
1.1) 공개문제 1번과 2번에서 프로젝트 시작시 건축템플릿으로 해도 상관이없나요?
(주어진 시작파일에 파일로 시작해서 상관없는건지)
> 시험문제에서 제시하는 파일로 시작해야 합니다.

1.3) 각 층별 평면도, 구조평면도, 천장평면도 를 작성할때 뷰 -> 평면도에서 추가하는것이 맞나요?
> 맞습니다.

2. 구조모델링
2.2) 2D에서만 보일수있도록 설정이 현재뷰 체크하는것이 맞나요?
> 맞습니다.

3. 도면작성하기
3.2) 뷰 유형필터 설정방법이 궁금합니다.
> 교재 549p 뷰 필터 적용 부분을 참고해주세요.

3.6) V/G 절단선 스타일 활성화 하는법을 다른글에서 봤는데 이해하기가 어렵습니다.
(왜 벽만 해당하는것인지, 지문상에 벽이라고 특정되어있지않기에)
- 사진처럼 구조만 선택후 투영된 선두께를 바꿔주는게 맞나요?
- 필터를 만들어서 사용하라고 하셨는데, 필터 규칙에 벽이 없는데 어떤이유인가요?
> 공개문제의 구조 절단 선 두께 설정은 기둥과 벽을 해주시면 됩니다. 필터 관련 내용은 교재 549p 뷰 필터 적용 부분을 참고해주세요.

4.1) 그리드 색상, 패턴 변경시 중심 세그먼트 및 끝 세그먼트 둘다 변경하는것이 맞나요?
> 끝 세그먼트만 변경하시면 됩니다.

4.4) 중심선: 빨간색 1점 쇄선은 어디들어가서 설정해야하나요?
> 그리드의 유형 특성에서 끝 세그먼트 패턴에서 변경하시면 됩니다.

4.7) 도북으로 전환하는게 특성창에서 진북으로 설정후 방위표 삽입하고 다시 도북으로 변경하면되는건가요?
> 맞습니다.

4.8) 색상채우기 범례를 누르면 끝인건지, 특성창에 유형없음은 어디있나요?
> 색상표는 뷰의 특성 창에서 색상표의 <없음> 버튼을 눌러 설정하시면 됩니다. 교재 610p의 룸 색상표 뷰 작성 부분을 참고해주세요.

6.1,2,3) 룸 데이터는 특성창 ID데이터에서만 변경하면 되는건가요?
> 맞습니다.

4. 수량산출
2.3) 작성자 항목은 시험에서 추가할수있도록 파일이 제공된다고 하셨는데 추가하는 방법이 궁금합니다.
> 일람표 특성 창의 사용 가능한 필드에 표시될 것입니다.

2.2) 구조프레임 일람표 작성시 b,h가 안보이는데 어디에 있나요?
> 시험이 추가할 수 있도록 파일이 제공될 것입니다.

2.1) 벽체 재료 일람표 -> 일람표 만들때 카테고리에 벽체 재료는 없던데, 벽을 선택하면 되는건가요? 일반 일람표가 아닌 재료수량산출로 만들면되는건가요?
> 재료 수량 산출로 만들면 됩니다.

3) 일반 일람표로 작성하고 이름만 수량산출 일람표로 하는건가요? 처음부터 수량산출 일람표로 작성해야하는건가요/.
> 수량 산출 일람표로 작성해야 합니다.

3.1) b,h,길이 로 체적을 추가하였는데 체적이 이미 존재한다고 뜨는데, 처음 작성시 항목에서 체적을 빼고 작성해야하나요?
> 교재 749p의 벽 일람표 부분을 참고해주세요.

5.4) 제출파일이 총3개로 되어있는데, 수량산출에서는 구조프레임
> 질문을 다시 확인해주세요.

5. Navisworks 활용하기
4.1) 그리드선택 - 모드(고정) - 층수 선택 하면되는건가요?
> 맞습니다.

4.5) 문장에 이미지 캡쳐해서 저장하라고 되어있고, xml파일은 따로 내보내라고 되어있는데, 이미지를 jpg로 내보내야하는거가 맞나요?
> 이미지를 캡처해서 저장하라는 말은 저장된 관측점에 저장하라는 말입니다. 따라서 jpg로는 내보내지 않아도 됩니다. xml 파일로 내보내시면 됩니다.

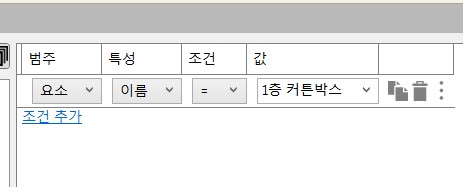

5.1) 간섭검토에서 요소에서 '배기'를 검색하여 이름을 '배기덕트'로 변경후 색 변경 방법 궁금합니다.
- 범주 : 요소/ 특성 : ? / 조건 : ? / 값 : ?
> 교재 735p 항목찾기 및 세트 부분을 참고해주세요.

여기서 배기를 어디서 검색하는지 모르겠습니다.

- 추가로 선택세트 작성이 된후 색을 어디서 변경해야하나요?
> 교재 735p 항목찾기 및 세트 부분을 참고해주세요.

감사합니다.

안녕하세요.

답변에 잘못된 부분이 있어 다시 설명드립니다.

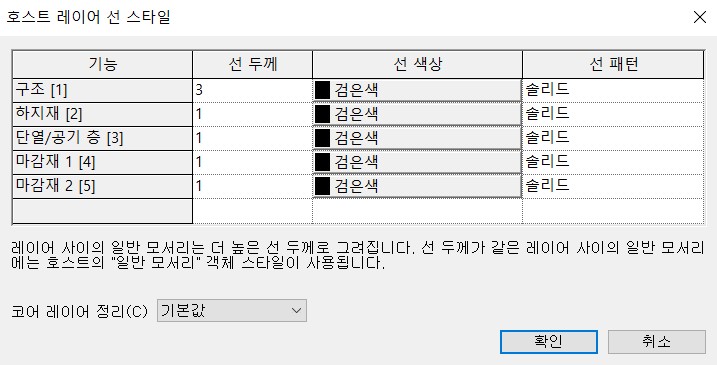

3.6 절단선 설정 : 뷰 템플릿 설정 시 가시성/그래픽 재지정에서 창 오른쪽 아래의 전단선 스타일 체크 및 편집 클릭. 호스트 레이어 선 스타일 창에서 설정

4.4 중심선 : 지난 기출문제의 경우 중심선, 치수 등을 작성하는데 참고할 수 있는 이미지를 제공하였습니다. 이미지에 벽체 중심선이 작성되어 있으니, 그걸 참고하여 중심선(메뉴 주석 탭 > 상세 정보 패널 > 상세 선)을 작성하고 선의 스타일 설정
* 선 스타일 설정 : 메뉴에서 관리 탭 > 설정 패널 > 추가 설정 확장 > 선 스타일 클릭. 선 스타일 창에서 <선>의 선 색상을 문제에서 지정하는 색, 선 패턴을 문제에서 지정하는 패턴(1점 쇄선의 경우 그리드 선 선택) 설정 후 확인 클릭. 작성한 상세 선의 스타일을 <선>으로 설정

혼선을 드려 죄송합니다. 감사합니다.
