2024교재 실전모의고사 2회차

02. 구조 모델링

1) cad가져오기를 한 후 색을 가시성/그래픽에 들어가 검은색으로 바꾸는 게 파트2-챕터2에서 나왔었는데 이는 필수일까요?

2) 같은 재료를 사용해 평면도에 작성하다 보니 눈에 잘 안 띄어서 가시성/그래픽 가서 벽과 기둥 단면 색을 바꾸면서 그려주고 있습니다. 이처럼 벽과 기둥 등의 단면 색깔을 가시성/그래픽에서 변경했다고 가정했을 때, 파일을 제출할 땐 다시 되돌려놓아야 하는지 궁금합니다.

3) 구조 바닥 작성할 때 건축 바닥 작성하는 것처럼 외벽 및 커튼월 멀리언의 안쪽에 바닥을 그려줘야 하는 건지, 아니면 외벽 바깥쪽에 그려줘야 하는 건지 궁금합니다.

4) 제가 작성한 파일에서는 지붕과 보의 겹친 부분에 선이 선명하게 나타나는데 완료 파일에는 특별한 값이 주어져 있지 않음에도 겹친 부분 선이 보이지 않습니다. 따로 설정을 해줘야 하는 걸까요? 아니면 제가 잘못 작성한 걸까요?

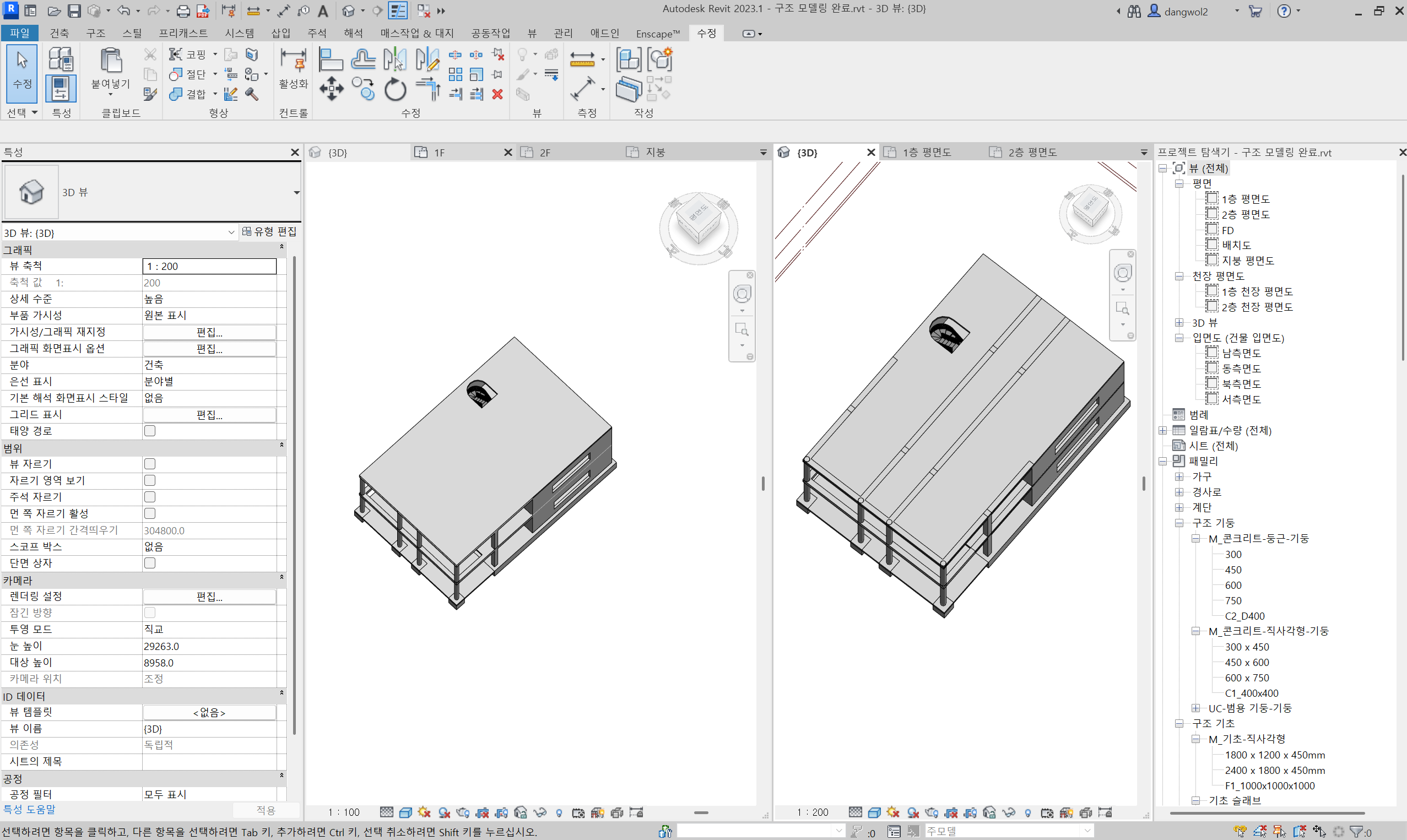

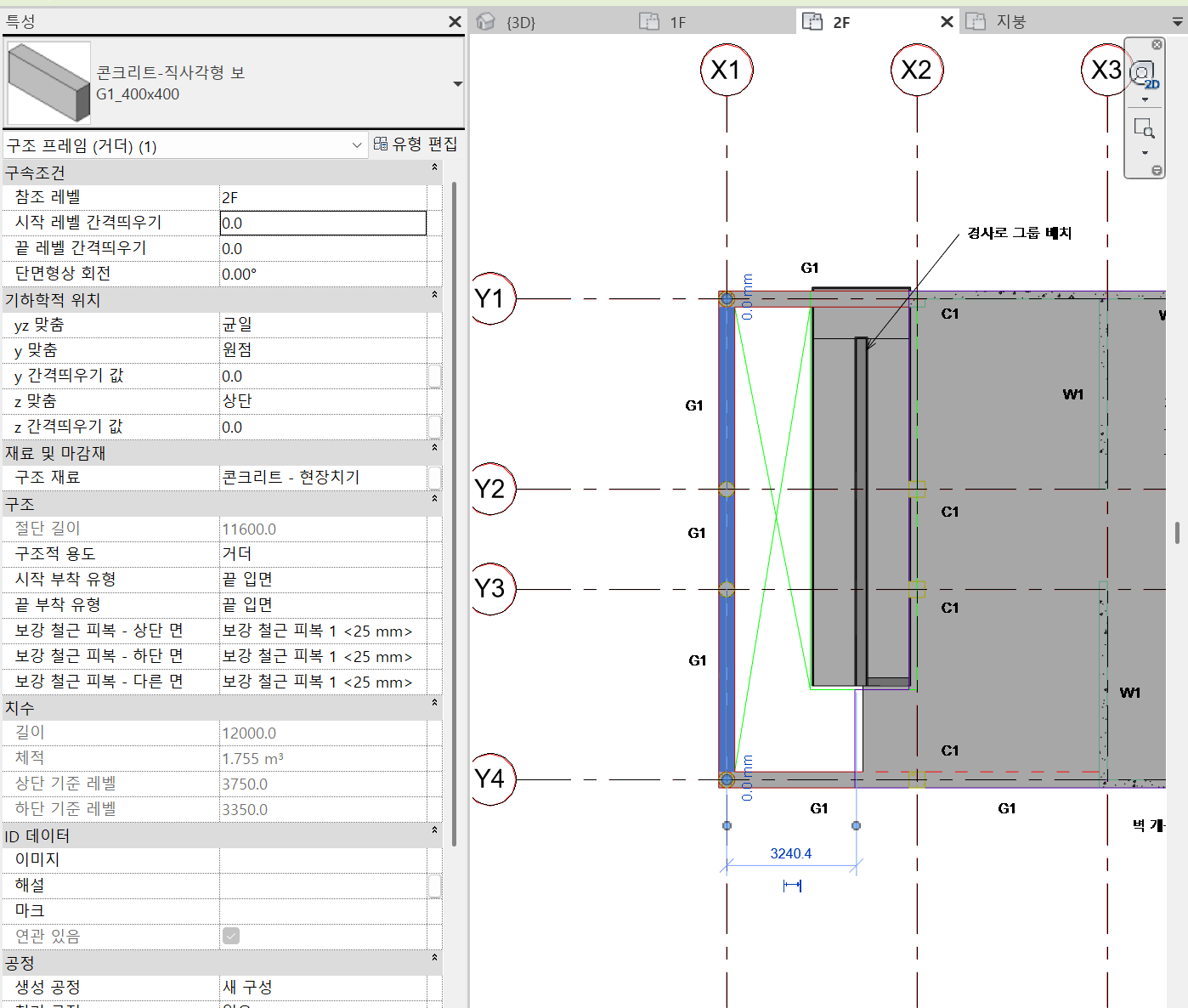

5) 보 그릴 때 기둥마다 클릭해주는 게 맞을까요? 답안 파일에는 한번에 쭉 그려진 부분이 있어 궁금합니다.

6) 지중보 BG1을 그려줄 때 1층 평면도에서 그려주면 답안 파일과 다르게 그려져서 확인해보니 참조레벨이 FD이더라고요. 보통의 보를 그릴 때는 1층의 보는 2층에서, 2층의 보는 지붕에서 그려주는 게 맞을까요? 지중보는 왜 해당 레벨인 FD에서 그려지는 건지 궁금합니다.

03. 도면 작성하기

1) 가시성/그래픽 설정에서 구조 기둥과 벽의 잘라내기 선의 두께를 5로 설정하라는 말이 있는데 이는 객체 스타일에 들어가 설정해주라는 걸까요? 맞다면 형광펜 친 곳만 바꿔주면 되는지 궁금합니다.

05. 나비스웍스 활용하기

1) 간섭검토 보고서.HTML 만들 때 HTML(테이블형식), HTML 둘 중 아무거로나 내보내도 상관 없는지 궁금합니다.

2) '간섭검토 보고서_files'는 html 만들 때 자동으로 생기는 게 맞는 걸까요?

3) 제출파일명에서 nwf파일을 제출하라는 말이 없으면 nwd파일만 내보낸 뒤 창을 끄면 되는 걸까요?

+)24.07 실기추가학습 관련 문의

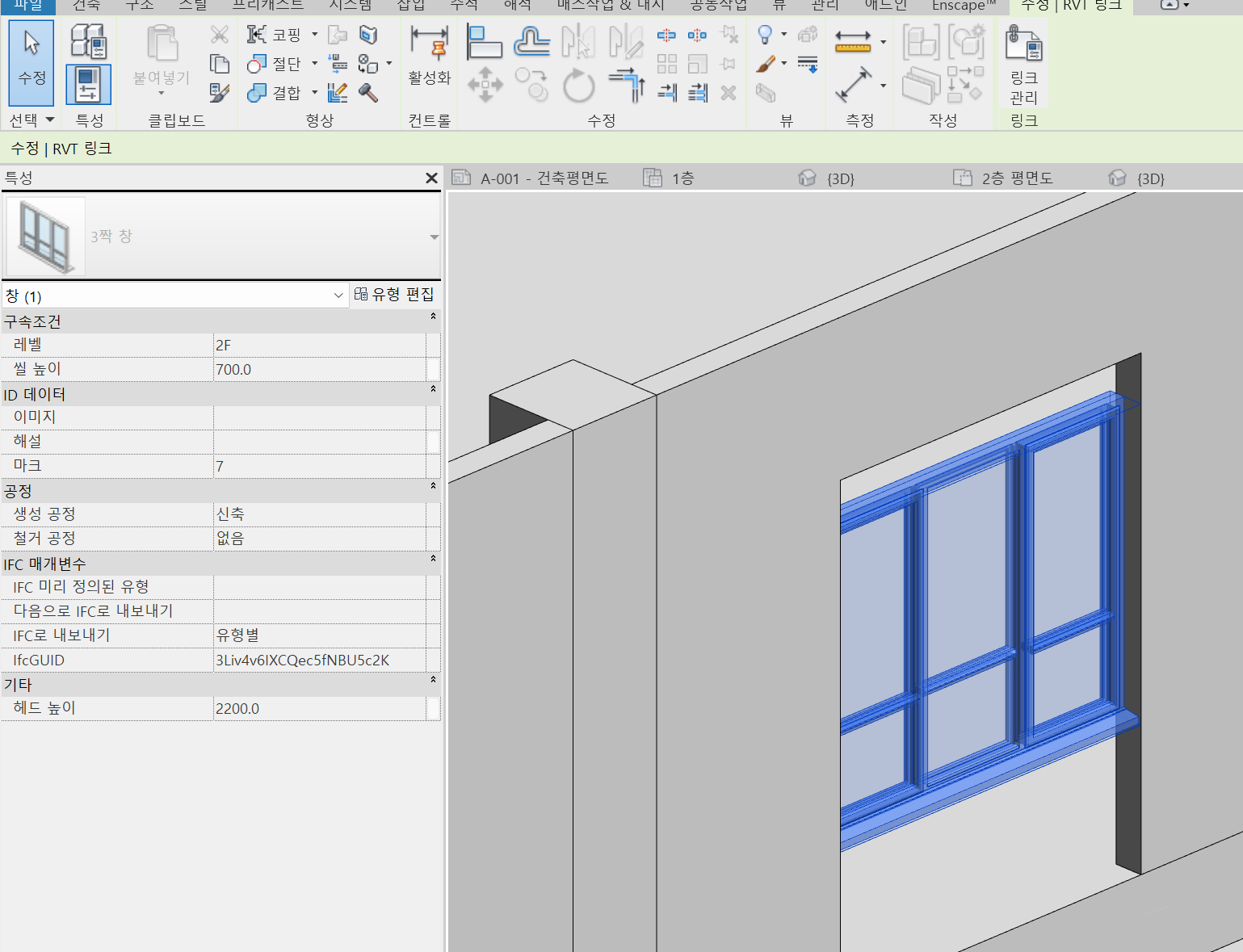

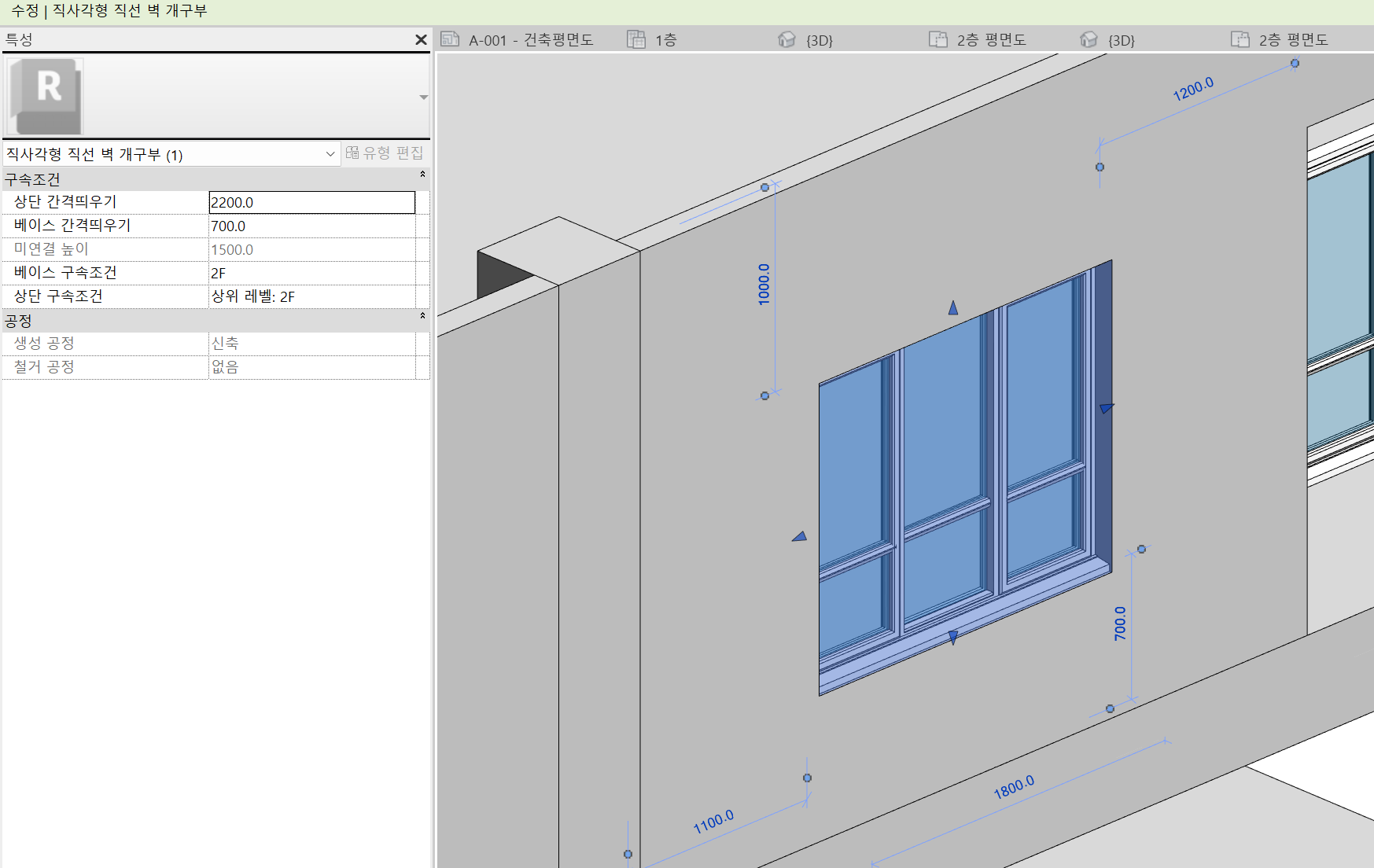

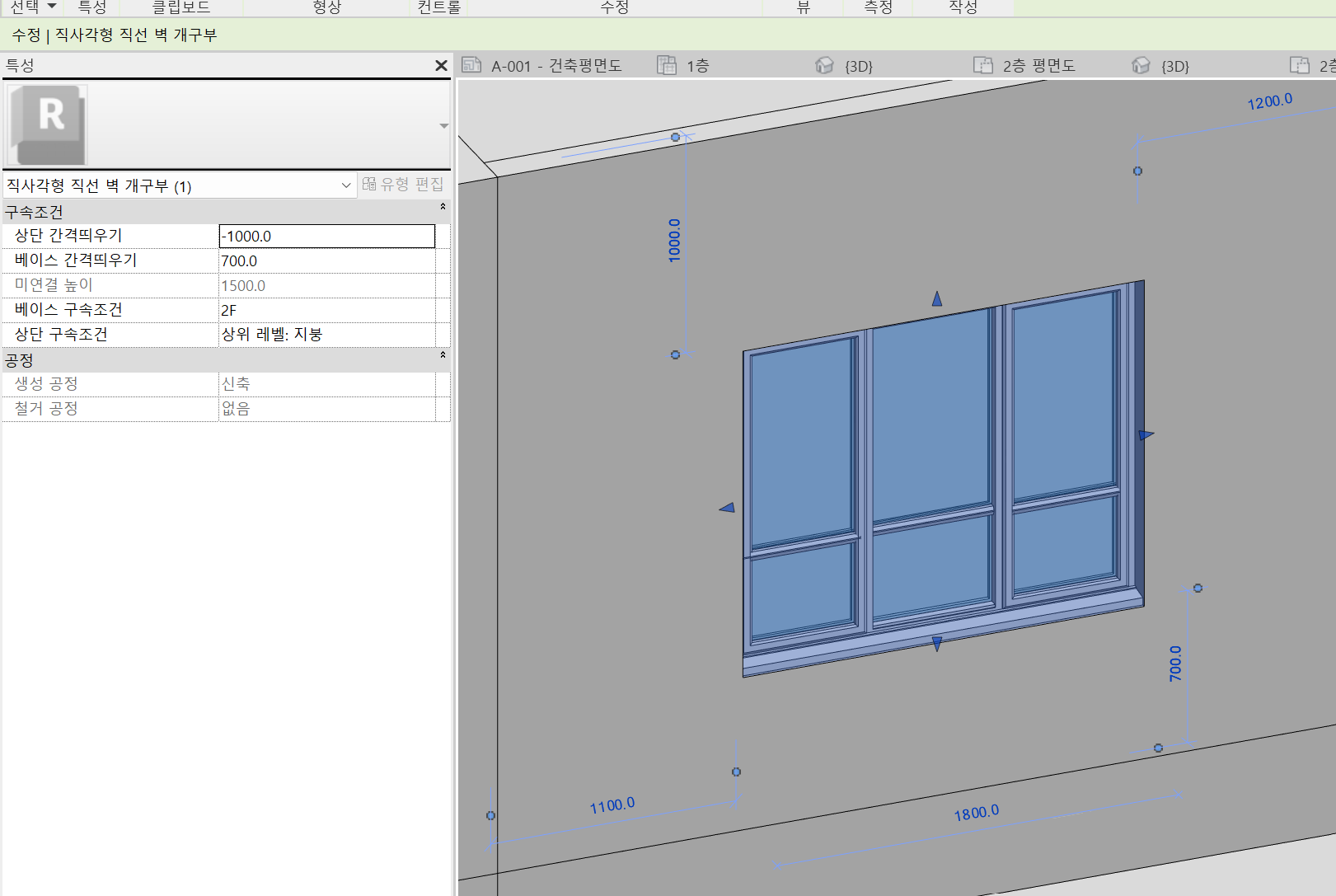

창문 값을 바탕으로 개구부를 뚫을 때, 상단구속조건을 어디로 잡든 상관 없을까요?
