제목	공개문제 3회 질문
질문유형	온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이	김*우	등록일	2025.04.19	답변상태	답변완료

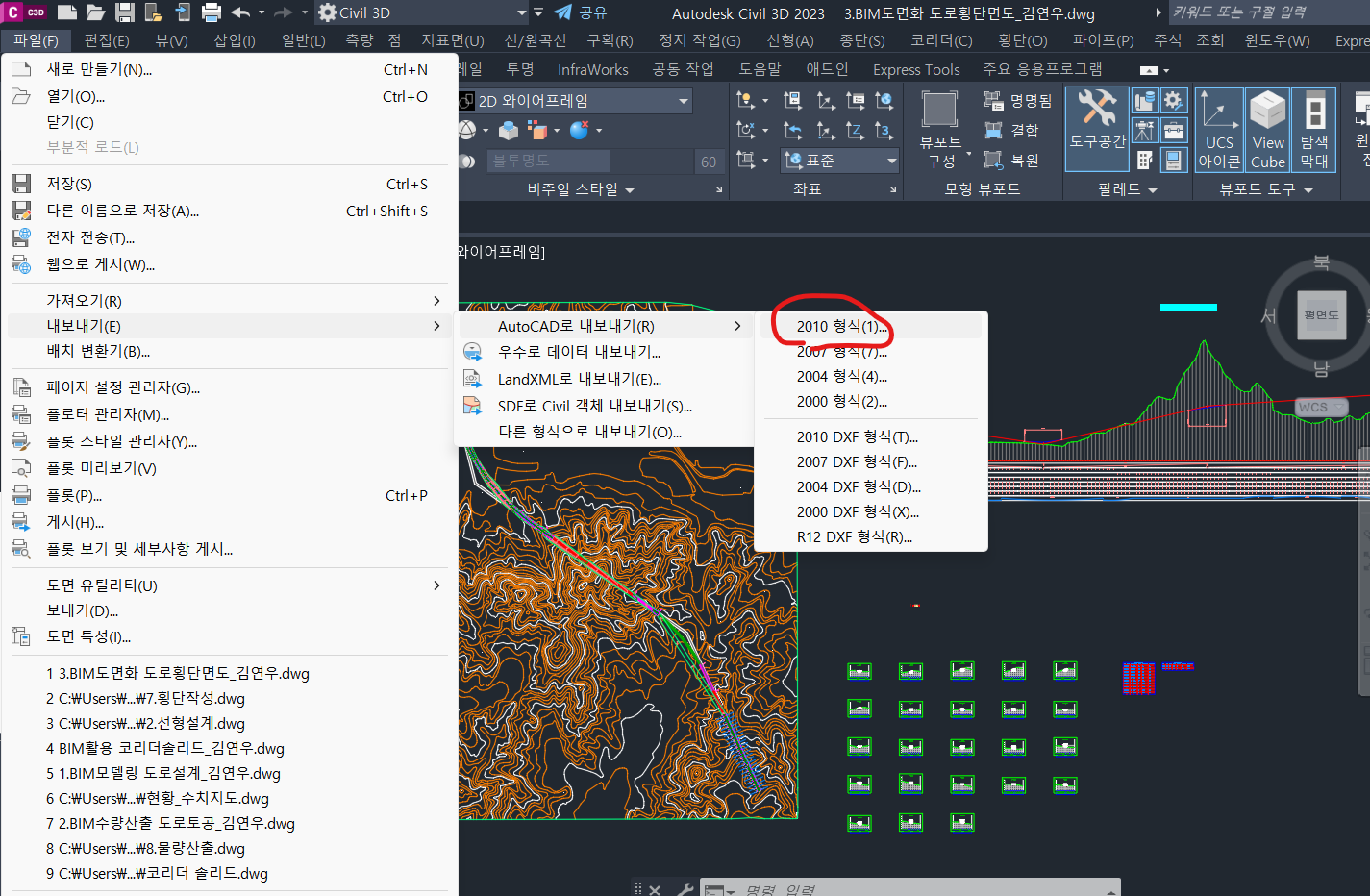

공개문제 3회 질문입니다. 질문1) 3. BIM 도면화 질문 횡단면도 작성 문제가 나온다면 코리더가 작성된 파일이 제공되나요? 그럼 그 다음 과정인 코리더 지표면 작성, 단면검토선 작성, 다중횡단뷰 작성, 토공량 산출/토공 테이블 작성 순으로 진행하면 될까요? 질문2) 3. BIM 도면화 질문 문제에서 BIM을 기반으로 도면화 하라고 하였는데, AutoCAD로 내보내기 하여 제출하면 되는 것인가요? 질문3) 4. BIM 활용 질문 "통합지표면 작성" 시 앞 문제에서 저장한 도로횡단면도 파일에서 surface1과 코리더 지표면을 복사-원래 좌표로 붙여넣기 해서 저장해도 되나요? 채재현 ｜(2025.04.20 11:20) 안녕하세요. 채재현입니다. 아래와 같이 답변 드립니다. 1. 답변 실제 시험에서는 문제 유형에 따라 다양한 방식으로 출제될 수 있습니다. 코리더가 미리 작성되어 제공될 수도 있고, 직접 작성해야 하는 경우도 있습니다. 문제 지시에 따라 작업을 진행하시기 바랍니다. 2. 답변 도면화 관련 아래 제 개인 블로그 내용을 참고하여 주시기 바랍니다. Civil3D에서 종평면도와 횡단면도 시트 작성의 도면화 방법 https://blog.naver.com/cowogus77/222793917685 3.답변 통합지표면 작성 역시 아래 제 개인 블로그 내용을 참고하여 주시기 바랍니다. Civil3D에서 여러 지표면을 통합하는 방법 https://blog.naver.com/cowogus77/222353019366
첨부파일	도면화2.png 도면화1.png

｜
｜
｜
｜
｜
