안녕하세요. 채재현입니다.

아래와 같이 답변드립니다.

1. 답변

거더 레벨은 바깥쪽 끝 기준에서 상부 250 + 포장층 80 + 편경사로 인한 기울기 약 190mm를 적용하여 총 520mm 정도의 값으로 단순화하여 설정하였습니다.

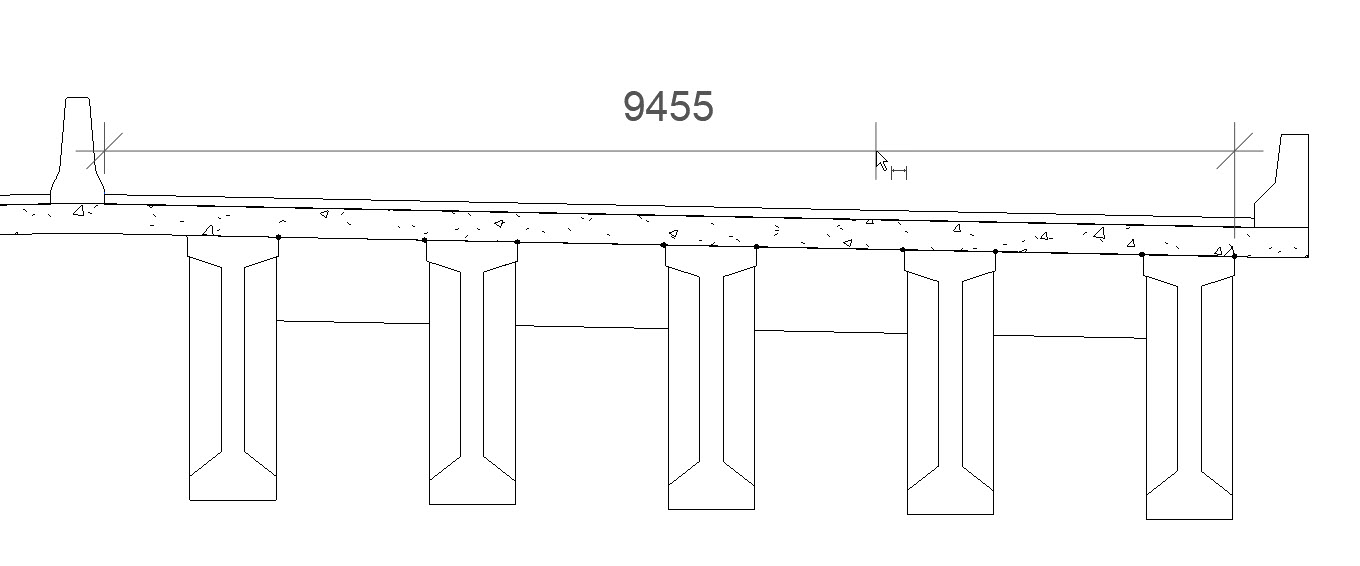

거더 바깥쪽 끝부분까지 길이는 9,455로 2% 구배 시 실제 값은 189.1mm 정도이지만, 실습 편의를 위해 정수값 190mm를 적용하였습니다.

2. 답변

CAD파일이 주어지면 해당 도면을 이용해도 됩니다.

이미지 형식에서 도면의 치수 확인이 어려운 경우, CAD파일로도 함께 제공되고 있습니다.

3. 답변

거더 3개를 연결시켜서 작성하는 방식은 추천드리지 않습니다.

가로보는 먼저 거더에 맞춰 작성한 후, 거더를 삭제하고 가로보만 별도에 객체로 남겨 작성하는 방식을 추천드립니다.

이렇게 가로보와 거더를 각각의 패밀리로 작업해야 프로젝트 파일에서 관리가 용이합니다.
