안녕하세요. 채재현입니다.

1번

1. 답변

형상결합은 두 객체를 하나의 재질처럼 보이도록 시각적으로 연결하는 기능일 뿐, 물리적으로 하나의 형상으로 통합되거나 함께 움직이는 상태는 아닙니다.

또한, 교각기둥 패밀리 내부의 객체 간 구속 조건이나 높이 설정이 잘못되어 있을 경우, 프로젝트에서 로드했을 때 분리되게 배치 될 수 있습니다.

교각 기둥 패밀리 내에서 상단 기준 레벨 구속 상태를 다시 한번 확인해보시기 바랍니다.

3번

1.답변

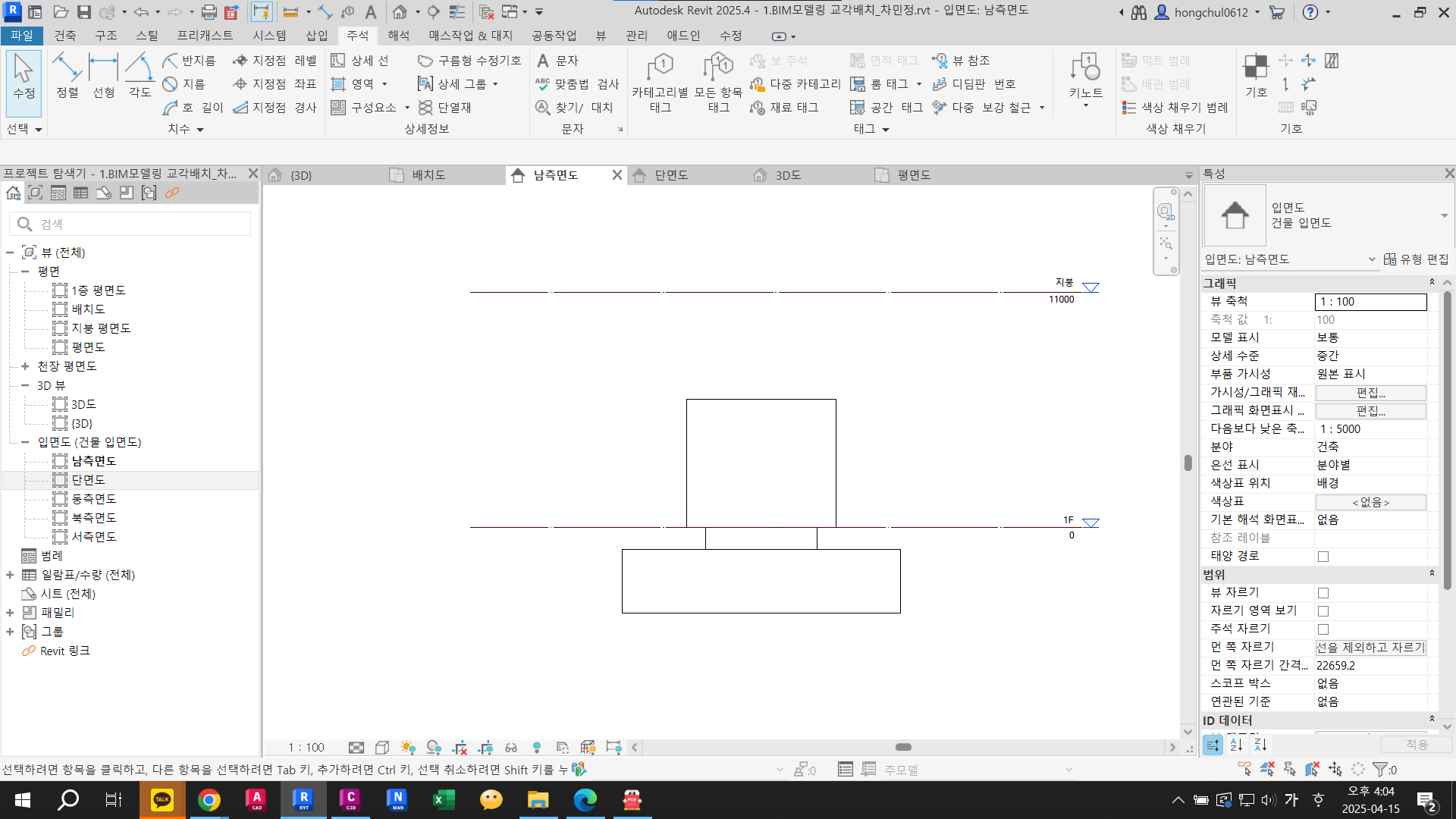

일반적으로 입면도는 전체 횡단도나 전체 종단면도를 표현할 때 사용합니다.

반면, 단면도는 특정 지점을 절단해 표현할 때 사용하며, 교각이나 코핑 내부 구조처럼 국소적인 단면을 보여줄 때는 단면도 기능을 사용하게 됩니다.

동측면도를 단면도를 대체해서 사용하는 것은 추천드리지 않습니다.

2.답변

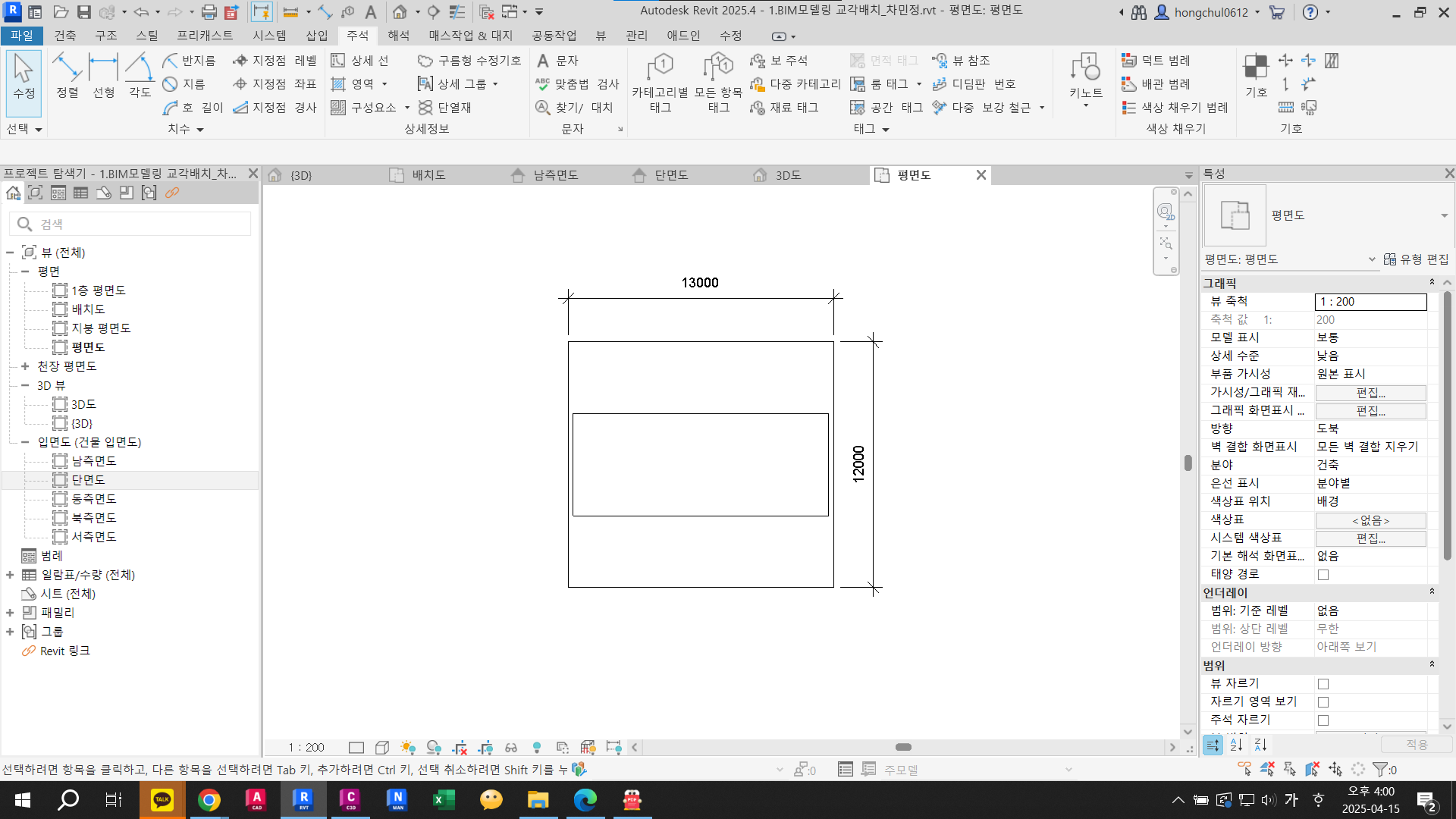

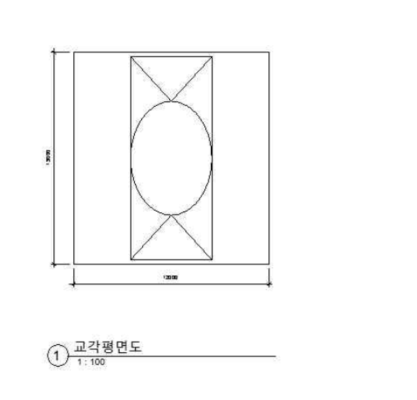

해당 뷰의 비주얼 스타일 설정을 확인해 보시기 바랍니다.

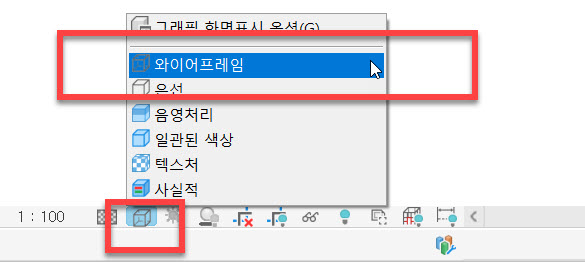

뷰의 비주얼 스타일을 '와이어프레임'으로 변경하면, 내부 하단 형상까지 확인할 수 있습니다.
