제목
교대기둥 베이스레벨 변경이 안됩니다
질문유형 온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이 이*경 등록일 2024.09.23 답변상태 답변완료
  • 안녕하세요.



    교량 교대 모델링 중, 모두 참조레벨을 기준면삼아 작성 후 프로젝트에 옮길 때 하단레벨을 다르게 선택해 배치하려고하는데

    교대본체가 1F에 붙어 이동이 안되고 계속 기초버림콘크리트랑 묶이는데 해결방법을 도통 모르겠어서 문의드립니다.

    몇번을 다시 시도해봐도 해결이 되지않아 메일로 원본파일 첨부드렸는데 확인해주시면 감사하겠습니다.

  • 채재현 |(2024.09.23 19:08)

    안녕하세요. 채재현 입니다.

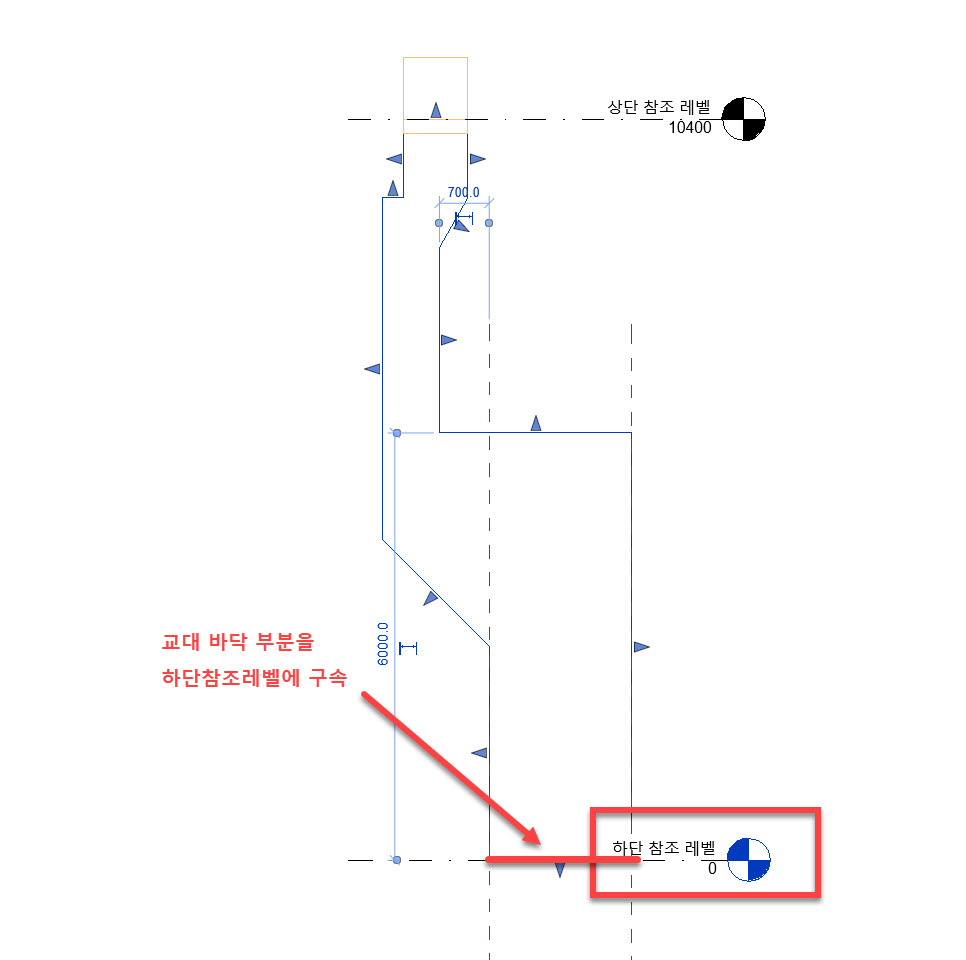

    교대 바닥 부분이 "하단참조레벨"에 구속되어 움직이도록, 해당 요소를 정렬한 후 잠금 기능을 사용해 구속해 주시기 바랍니다.

    (또는 스케치 모드에서 정렬하여 잠금하셔도 됩니다.)



    메일로 수정된 파일을 보내드렸으니 확인해 보시기 바랍니다.
