안녕하세요. 채재현입니다.

Civil3D에서 종평면도와 횡단면도 시트를 적용하는 방법은 제 개인 블로그에 올려두었습니다.

아래 링크 참고해 보시기 바랍니다.

https://blog.naver.com/cowogus77/222793917685

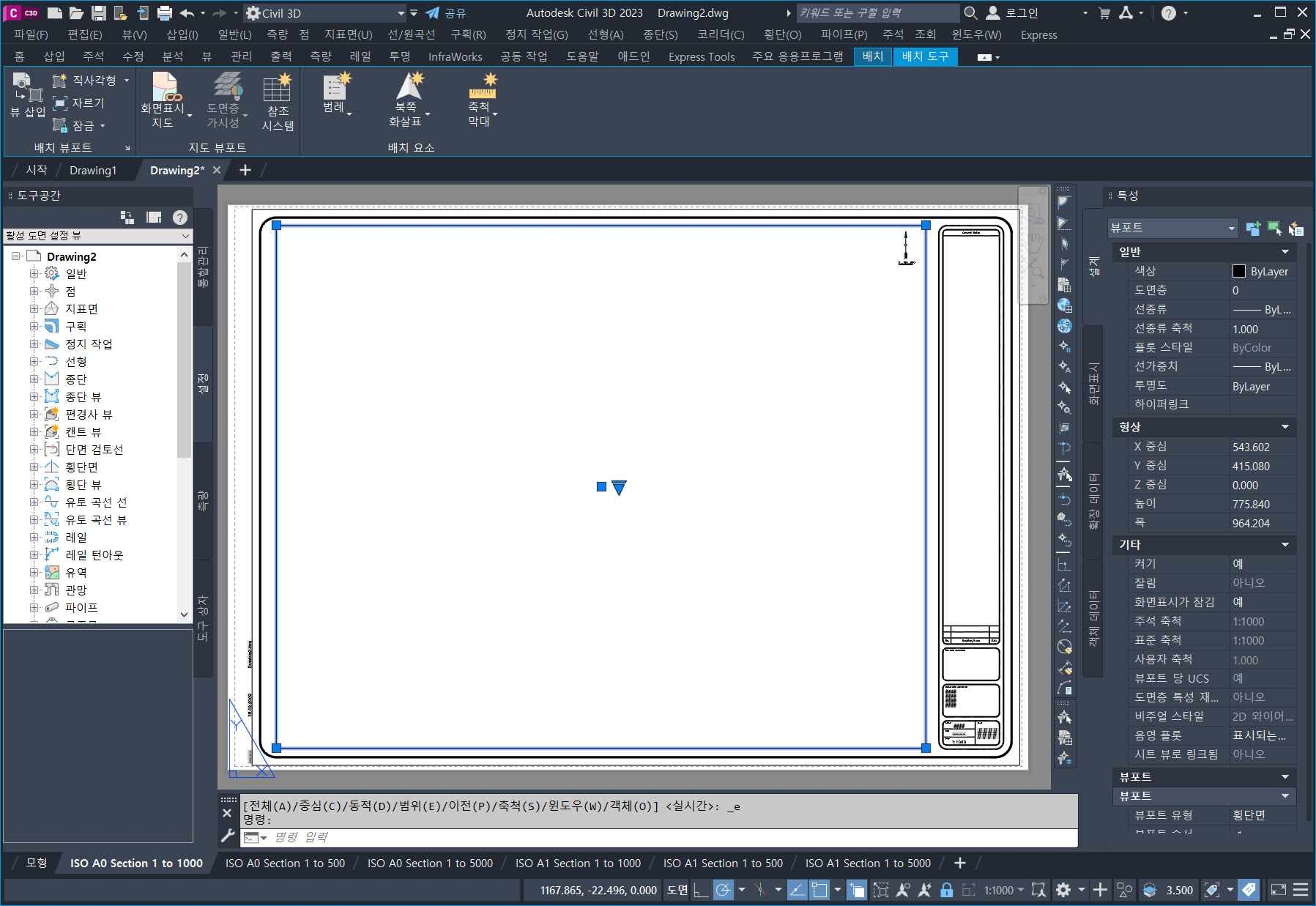

그리고 Civil3D의 시트 템플릿에 도로공사 도곽을 활용해서 뷰포트도 만들 수 있습니다.

새로운 시트 유형을 만들고 횡단 또는 종단 시트를 생성할 때 도로공사 도곽을 지정해 주시면 됩니다.

Civil3D에서 제공하는 다양한 시트 템플릿에 도로공사 도곽을 추가하여 사용자화된 새로운 시트로 활용할 수 있을 것입니다.

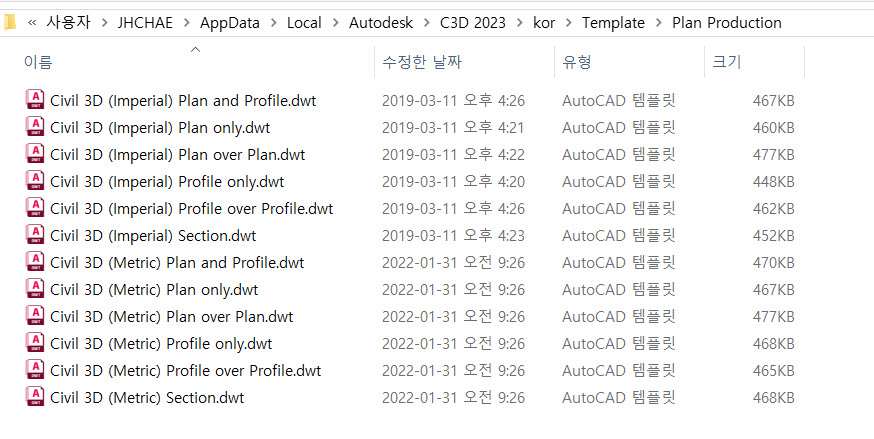

템플릿 파일의 기본 위치는 아래와 같습니다:

사용자\AppData\Local\Autodesk\C3D 2023\kor\Template\Plan Production
