안녕하세요 공개문제 3회 질문남깁니다.

1.  3회 2번 문제

가이드에서는 교대 본체 패밀리 전부를 일반모델로 모델링하여서 일람표를 한꺼번에 취합가능했지만 저는 각각 다른 패밀리 카테고리로 모델링하여서 한꺼번에 체적 일람표 취합이 안됩니다.. 강의에서 알려주신대로 날개벽은 다른 패밀리로 변경이 가능하지만 교대기초나 본체는 변경이 안되는걸로 알고있습니다. 이렇게 되면 각 패밀리 카테고리별 일람표를 뽑아서 제출하거나 취합해서 제출해도되나요?

2. 3회 3번 문제

저는 다중횡단뷰와 토량테이블을 묶어서 A1도곽에 넣으려고 하면 도곽 1개에 횡단뷰, 토량테이블 묶음이 2개밖에 들어가지 않습니다.. 가이드에서는 6개가 들어가던데 어떤 설정을 바꿔야할까요 ? 가이드대로 X,Y축 간격 띄우기는 15mm로 설정하였습니다.

또 다중횡단뷰 작성시 측정범위를 사정자 지정으로 두고 2+660~3+100로 해야하나요 아니면 자동으로 맞춰놓아도 될까요? 단면검토선 범위는 측정범위로 2+660~3+100 범위로 설정하였습니다.

마지막으로  a1도각에서 1-500, 1-1000, 1-5000 셋중 어떤걸 선택해야 할까요?

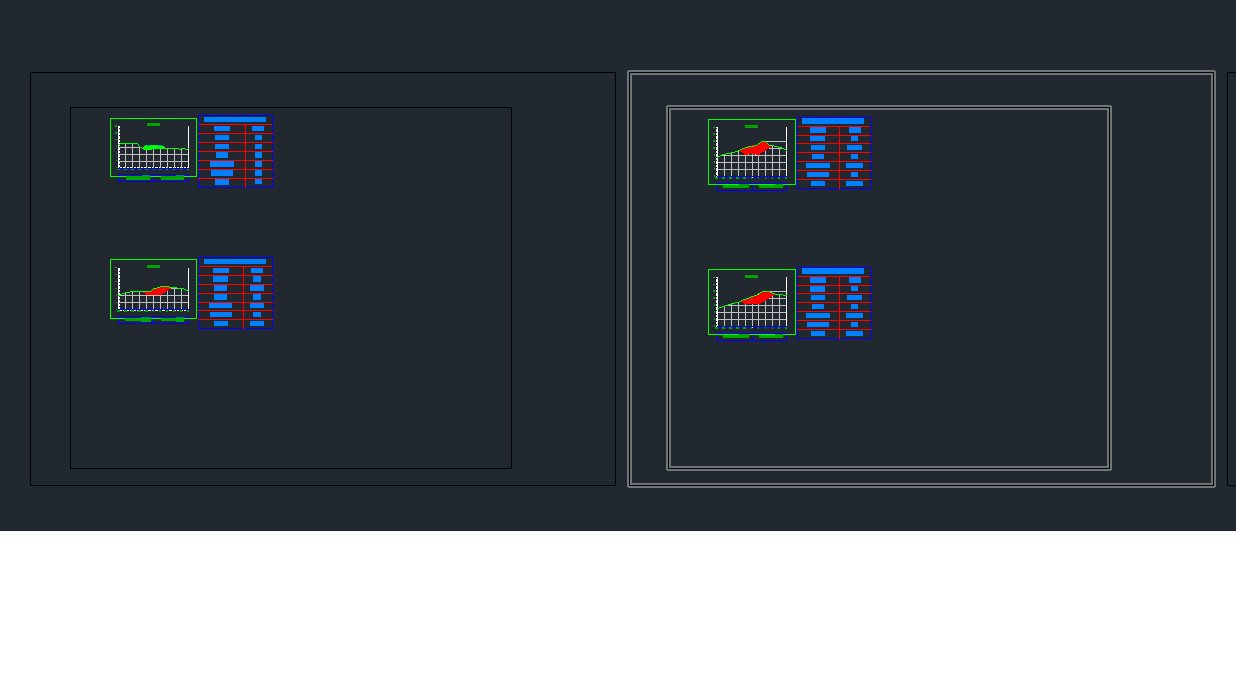

#. 제가 만든 다중횡단뷰

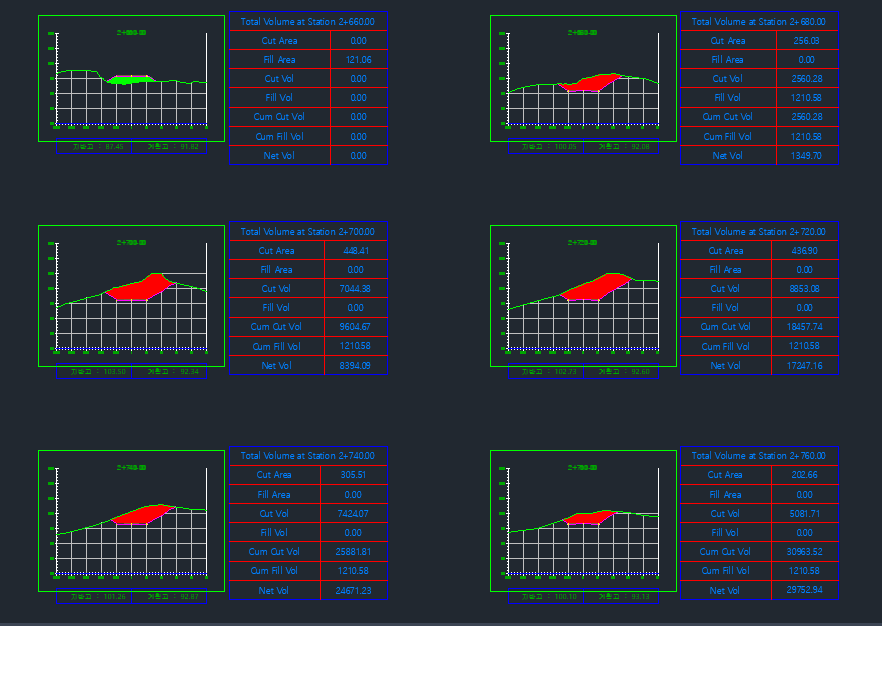

#. 가이드의 다중횡단뷰
