제목
토공량 산출 관련 질문
질문유형 온라인강의 > 토목 BIM운용전문가 2급자격 > 채재현
글쓴이 정*환 등록일 2022.11.04 답변상태 답변완료
  • (토공량 부분은 3D물량과 2D양단면 평균법에서 산출된 물량 비교 필수)

    이라는 항목이 있는데. 이는 토량대시보드에서 보고서 생성을 하고 문서화만 하면 되는것인가요? 아님 비교 물량을 따로 표로 작성을 해야 하나요?

    만약 , 따로 표로 2d양단면 평균법과 3d 물량을 비교 해야 한다면 . 토량대시보드에서 어느 부분을 입력 하면 되는것인가요?

    또한,

    (4) 원지반과 계획지반을 3D로 시각화 캡쳐하여 도로설계 전과 후에 이미지를 시험에서 요구하는 뷰 스타일의 파일로 제출하시오.

    위항목은 원지반과 계획 지반을 통합지표면으로 해서 하나의 이미지로 캡쳐를 하란 말인가요? 아님. 원지반과 계획지반 각각의 3d 캡쳐를 하란 말인지요?





  • 채재현 |(2022.11.07 21:39)

    안녕하세요. 채재현입니다.

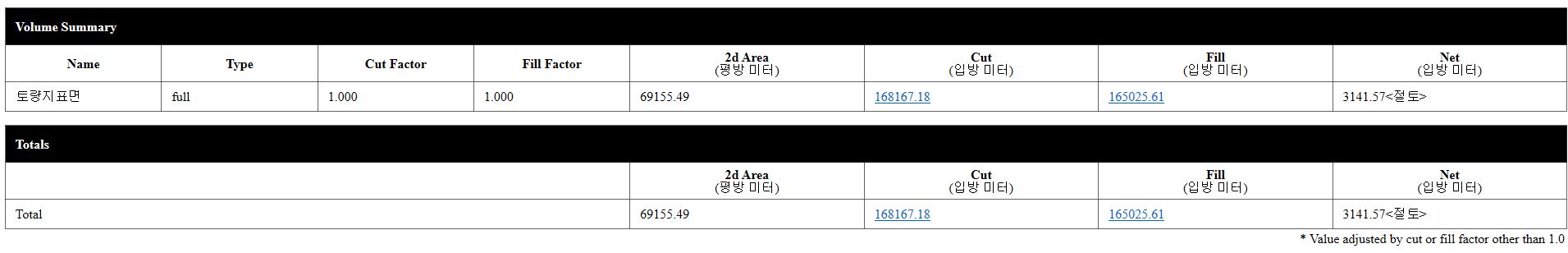

    토량대시보드의 토공량은 3D의 물량입니다.
    그리고 단면검토선에서 재료 계산하여 구한 횡단 물량표의 값은 양단면평균으로 계산된 값입니다.



    따라서 "횡단 테이블에 전구간의 토공량"과 "토량대시보드의 토공량"을 비교하시면 될듯합니다.









    시각화 캡쳐 문제는 시험에서 요구하는 대로 각각 이미지를 작성하시면 될듯합니다.



    원지반은 도로 BIM설계 이전에 형상입니다.
    계획지반은 도로 BIM설계 이후에 형상입니다.

    그리고 최종 원지반과 계획지반의 통합지표면 생성하는 방법은 아래 링크 참고하여 주시기 바랍니다.


    https://blog.naver.com/cowogus77/222353019366
