제목
지형일람표 관련문의(521번 추가질의)
질문유형 온라인강의 > 건축 BIM운용전문가 2급자격 > 모델링스토어
글쓴이 한*규 등록일 2022.10.21 답변상태 답변완료
  • 521번관련 추가질의 입니다.



    1. 터파기 물량을 산출하는 목적으로 최초 지형면을 단계별 영역편집 대화상자로 작성하였고,

    단계별 영역 편집 대화상자에서 "기존 지형면과 정확히 똑같은 새 지형면"을 선택하여 작성하였습니다. 그런데도, 왜 체적의 변화가 발생하는지 궁금합니다.



    2. 신규 지형을 생성하면 체적의 변화는 무조건 생기는 것인가요? 아니면 변화가 없게 작성하는 방법이 있나요?

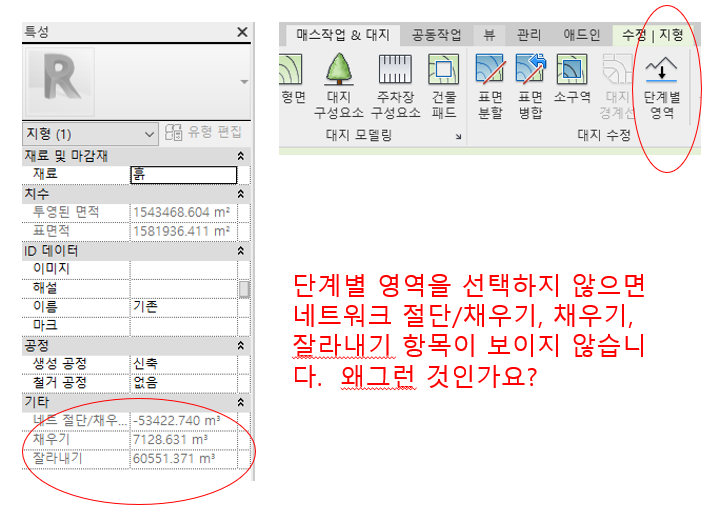

    3. 단계별 영역편집 대화상자를 선택하지 않으면,  "네트절단/채우기, 채우기, 잘라내기"(그림 참조) 가 특성창에서 보이지 않는데 왜 그런것인가요?



    4. 단계별 영역을 실행한 이후에는 배치도에서 지형이 보이지 않는데, 보이게 하려면 어떻게 해야 하나요?

    답변주시면 감사하겠습니다.

  • 모델링스토어 |(2022.10.23 13:30)

    안녕하세요.

    1. 최초 단계별 영역을 실행할때 기존 지형에 패드가 작성되어 있다면 잘라내기 또는 채우기 물량이 산출됩니다.

    2. 기존 지형에 패드가 작성되어 있지 않다면 잘라내기 또는 채우기는 0일 것입니다.

    3. 지형의 물량은 패드를 통해 산출되는 것이 아니라 단계별 영역을 실행하여 두 지형간의 차이에 의해 산출됩니다.

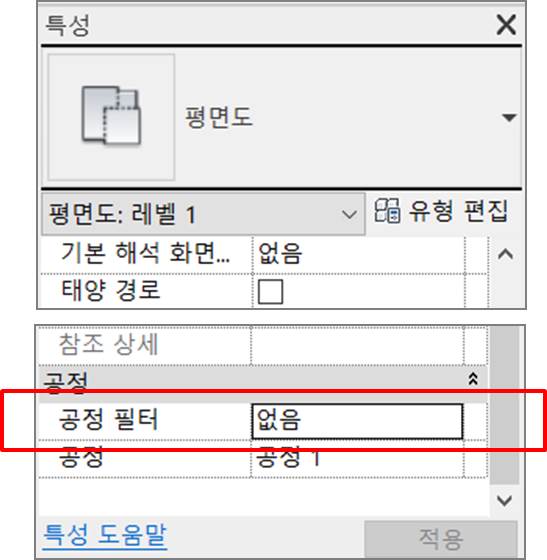

    4. 단계별 영역을 통해 생성된 지형에는 생성 공정 및 철거 공정 정보가 자동으로 입력됩니다. 뷰에서 공정 필터에 따라 해당되지 않는 공정의 지형은 표시되지 않을 수 있습니다. 표시하기 위해서는 뷰의 공정 필터를 없음으로 해주세요. (아래 이미지 참고)

    감사합니다.
