안녕하세요.

보의 Z맞춤은 보의 수직적 높이의 기준을 말합니다.

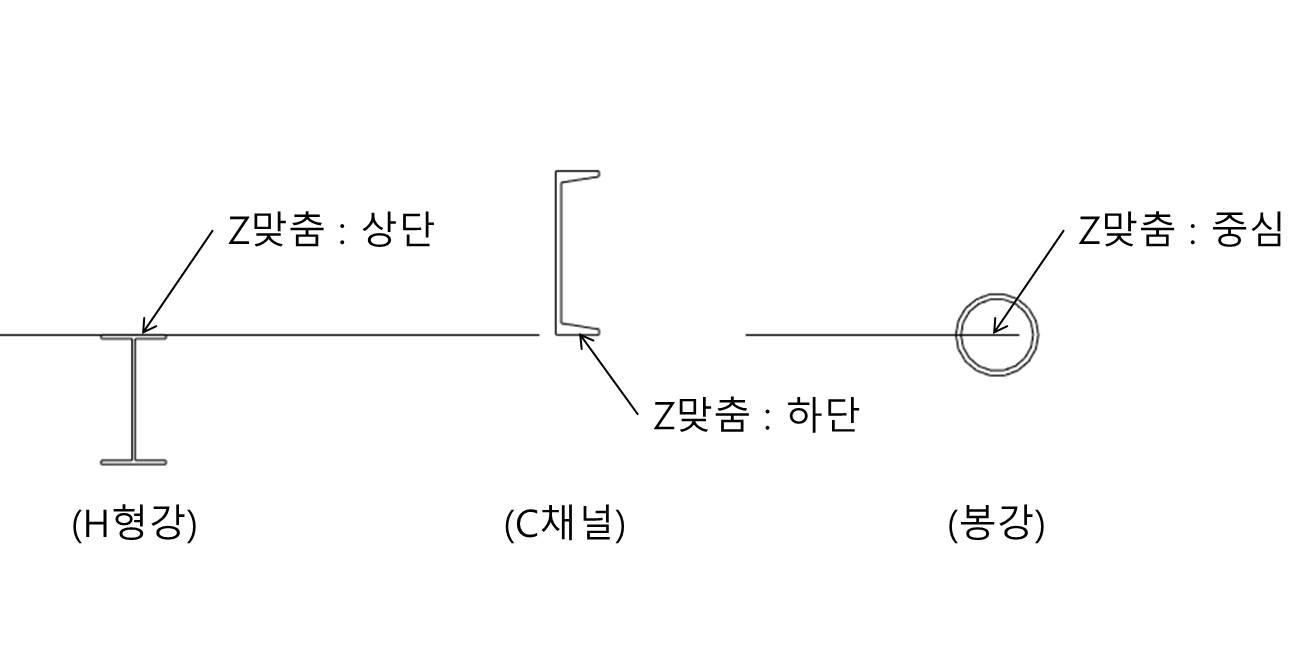

아래 그림과 같이 z맞춤에 따라 보 작성시 수직 높이가 달라집니다.

z맞춤의 상단, 중간, 하단의 설정은 정해진 것은 아니며, 편의에 따라 설정합니다.

보통 H형강 및 C형강의 보 작성는 상단, 원형 봉강의 경우 중간을 설정하여 작성하면 편리합니다.
학습에서 C형강의 경우 지붕 철골의 상단면에 맞추기 위해 하단으로 작성하였습니다.

감사합니다.
