안녕하세요. 채재현입니다.

Revit의 면기반 패밀리는 다른 모델의 객체 위에 배치됩니다.

하지만 일반모델 패밀리는 참조레벨의 배치되고 레벨 간격띄우기 높이값에 따라 "Z(고도)" 값을 설정할 수 있습니다.

따라서 교재에서와 같이 받침을 면기반으로 만들면 교대위에 바로 배치할 수 있으며,

만약 일반모델로 받침을 만들면 참조레벨(Level 0)에 배치후 높이값으로 레벨을 조정하면 됩니다.

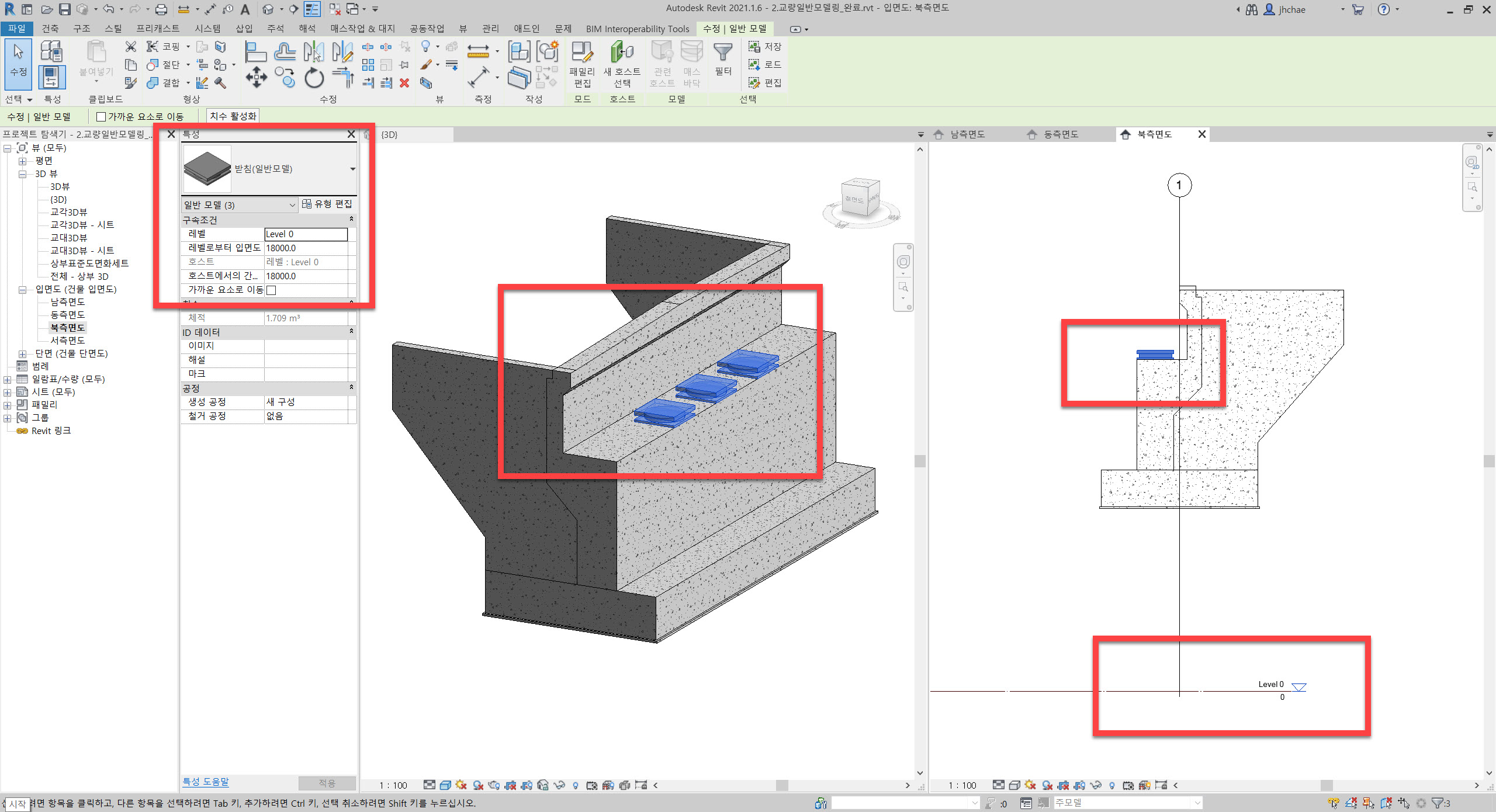

아래 이미지는 일반모델로 받침을 만들어 배치해 보았습니다.

그리고 "component - place a component (구성요소 - 구성요소배치)"의 패밀리 로드는 보통 "가구, 일반모델, 수목" 등에 부대시설물의 패밀리를 가져오기 하여 관리를 합니다.

문, 창, 기둥, 보 등과 같이 건축의 주요 패밀리 요소 같은 경우는 카테고리별로 패밀리를 관리하게 되며, 구성요소 패밀리로는 가져오기 할 수 없습니다.
