안녕하세요. 채재현입니다.

일반 수치지도는 "Civil3D 템플릿"이 적용되지 않은 "AutoCAD 기본 템플릿"으로 설정된 도면입니다.

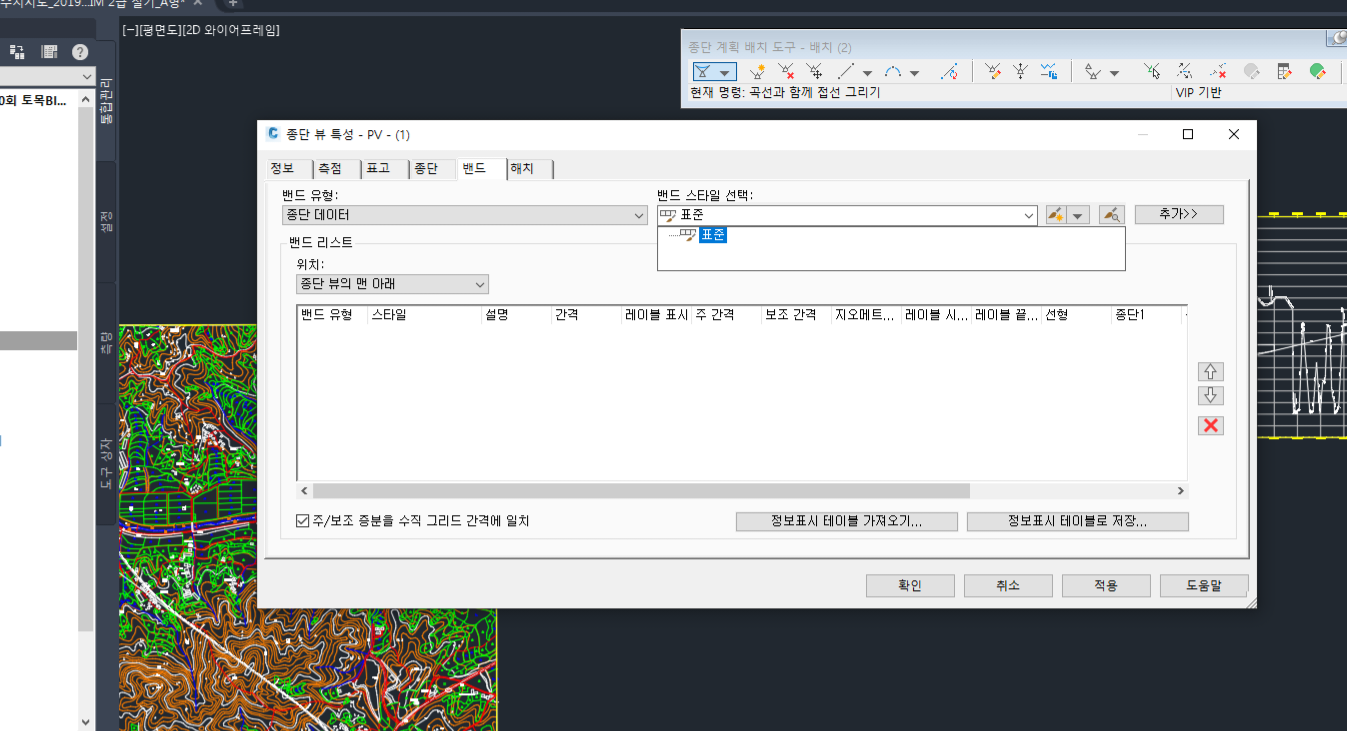

따라서 Civil3D로 작업할 때는 "Civil3D 템플릿"의 "현황 데이터(수치지도)"를 가지고 와서 작업하는 것이 중요합니다. 이렇듯 Civil3D로 작업을 할 때는 템플릿을 잘 적용해야지만 "Civil3D 기본 스타일"에서 작업을 할 수 있습니다.

시험 제공 파일에서도 미터 단위계의 "Civil3D 템플릿"을 제공하고 있으며, 또는 Civil3D에서 기본 제공하는 "Civil3D 자체 템플릿"을 이용하여 BIM 설계를 진행 할 수 있습니다. 이렇게 Civil3D 스타일을 잘 표현할 수 있는 "Civil3D 템플릿"에서 작업해야지만 제대로 된 토목 BIM설계를 진행할 수 있습니다.

교육 내용으로는

한솔아카데미 토목 BIM 동영상 “26장 Civil3D 템플릿 설정 및 수치지도 활용” 참고하시기 바랍니다.

https://bim.inup.co.kr/course/course_view.jsp?id=1000424&

또는, [토목 BIM 실무활용서 교재], [2022년 제2판 발행 버전]의 아래 Chapter 참고하셔도 됩니다.

제10편 Civil 3D 및 Revit 다양한 기능

 - 06. Civil3D 템플릿 적용 및 지형데이터 오류 수정

참고로

교재에서 활용했던 "Civil3D 템플릿" 파일은 아래 링크의 첨부파일 참고하시기 바랍니다.

https://blog.naver.com/cowogus77/222308991903
