안녕하세요 채재현입니다.

아래와 같이 질문내용 답변드립니다.

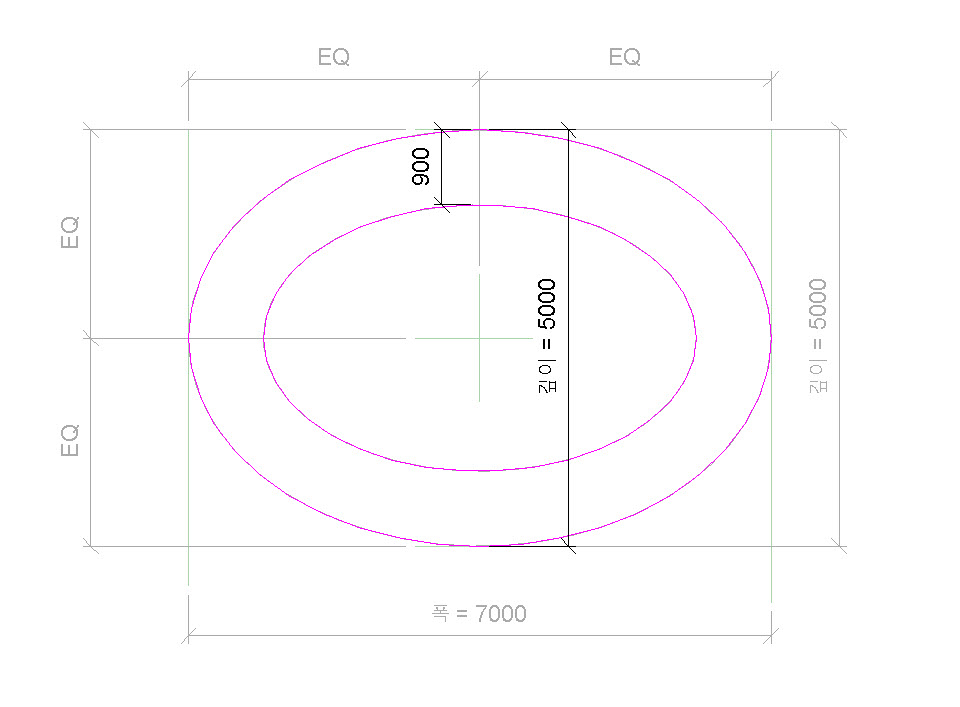

1. 타원은 한축만 참조평면에 고정이되어 저는 교재 샘플처럼 구속하여 매개변수로 활용 하였습니다.

교재의 "교각기둥" 샘플파일을 참고해 보시기 바랍니다.

2. 참조평면은 무한으로 뻗어가는 평면으로 말그대로 참조할 수 있는 평면입니다.
무한한 평면에 대한것이기 때문에 수치나 좌표로 길이를 조정할 수 있는것이 아닙니다.

3,4. 토목 BIM 2급 실기시험은 토목 전문 BIM 소프트웨어를 통해 BIM 개념으로 토목 프로젝트를 수행할 수 있는 능력을 우선시하여 평가하고 있습니다.

따라서 Revit에서도 BIM 설계 목적에 따라서 다양한 패밀리 템플릿을 활용하여 사용하게 됩니다. 즉 BIM 라이브러리 설정의 "이름/매개변수,패밀리유형, 카테고리"등은 작업자가 BIM 설계에 맞게 수행하시면 됩니다.
또한, 실기시험에서는 미세한 치수에 의한 모델링 오류를 검토하기 보다는 교량 모델링을 전체적으로 BIM 기술을 활용해서 배치할 수 있는 능력 위주로 평가합니다.

5. CAD의 뷰포트 레이어는 출력이 안되는 레이어로 되어 있습니다.
굳이 CAD 화면에서도 안보이게 하려면 CAD에서 뷰포트 레이어를 "끄기"로 설정하시기 바랍니다.

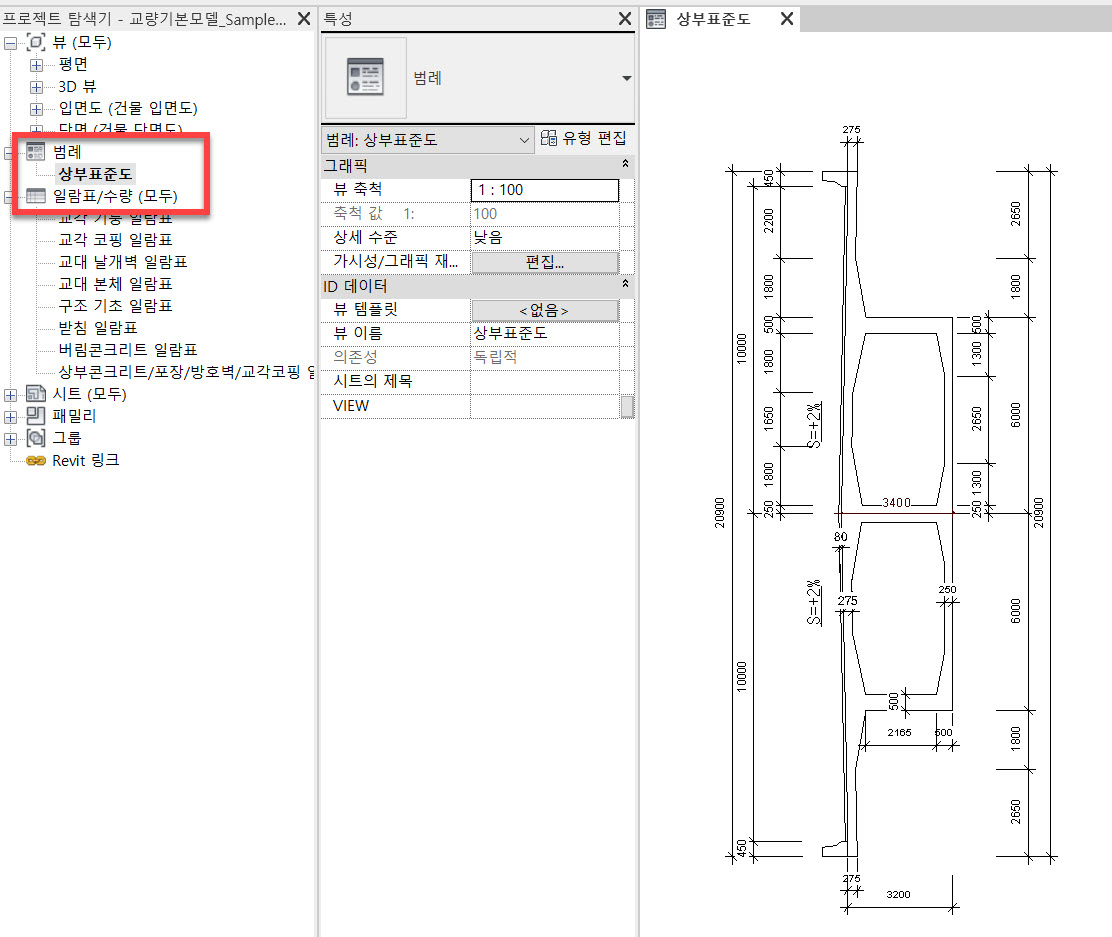

6. 상부슬래브 같은 경우는 범례를 활용해서 회전하여 사용해 보시기 바랍니다.
    (상세항목 패밀리를 만들어서 범례로 가져오는 방법 활용)

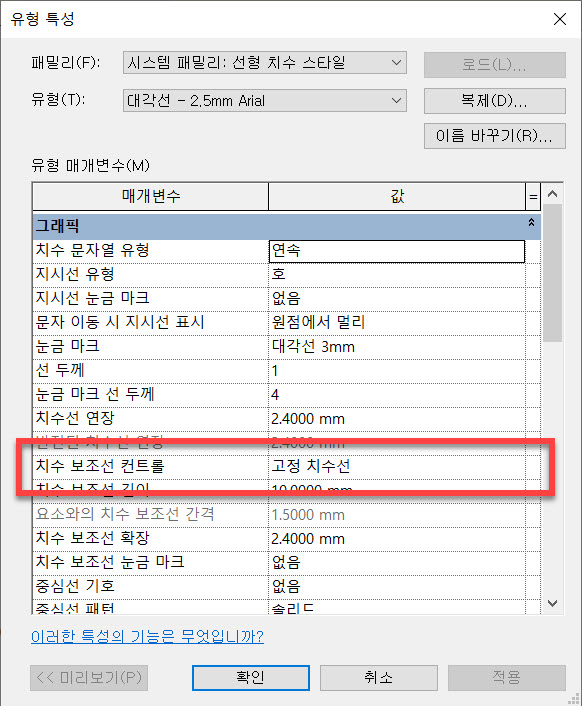

7. 치수선 유형 특성에서 "치수 보조선 커트롤"을 [고정 치수선]으로 변경해서 활용해 보시기 바랍니다.
