안녕하세요.

말씀하신 대지 절단면 표현을 위해서 아래와 같이 해보시기 바랍니다.

[1] 입면도 위치 확인 : 입면도 위치가 강의(15강 3분33초 부분)와 같이 토목/조경 모델의 대지 안쪽에 위치해야 됨

[2] 1번과 같이 위치 조정해도 대지 절단면이 보이지 않는 경우

1. 토목/조경 프로젝트 파일 열기 (건축 프로젝트 아님)

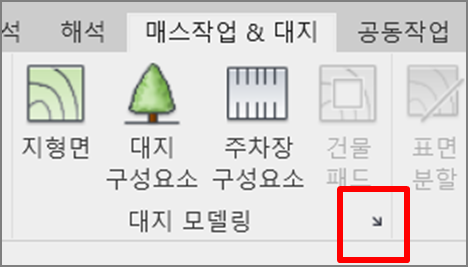

2. 매스작업 & 대지 탭 > 대지 모델링 패널 > 대지 설정 클릭

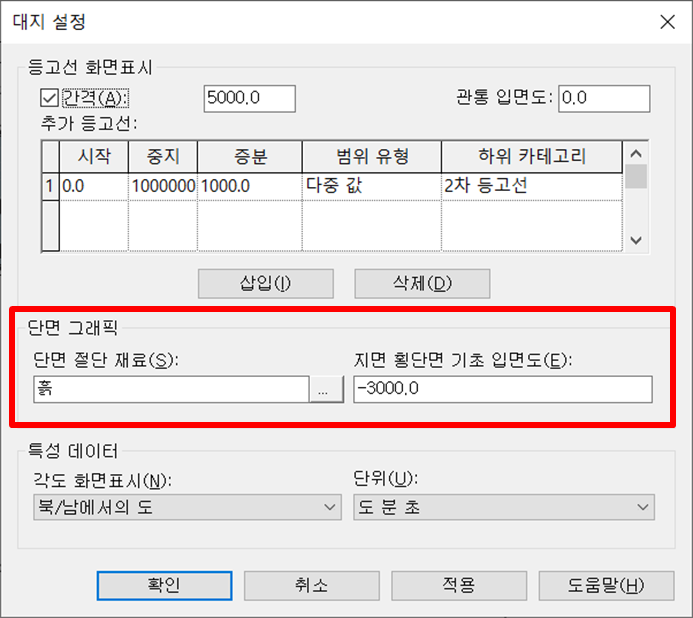

3. 단면 그래픽에서 단면 절단 재료 버튼 클릭

4. 재료 창에서 흙 선택 및 음영처리 색상과 절단 패턴을 아래 그림과 같이 설정하고 확인 클릭

5. 지면 횡단면 기초 입면도 : -3000으로 입력 후 확인

6. 토목/조경 프로젝트 저장 및 종료

7. 건축 프로젝트 파일 열어서 동측면도에서 확인
